Dotykový stmívač LED pásku do profilu s diodou
Popis

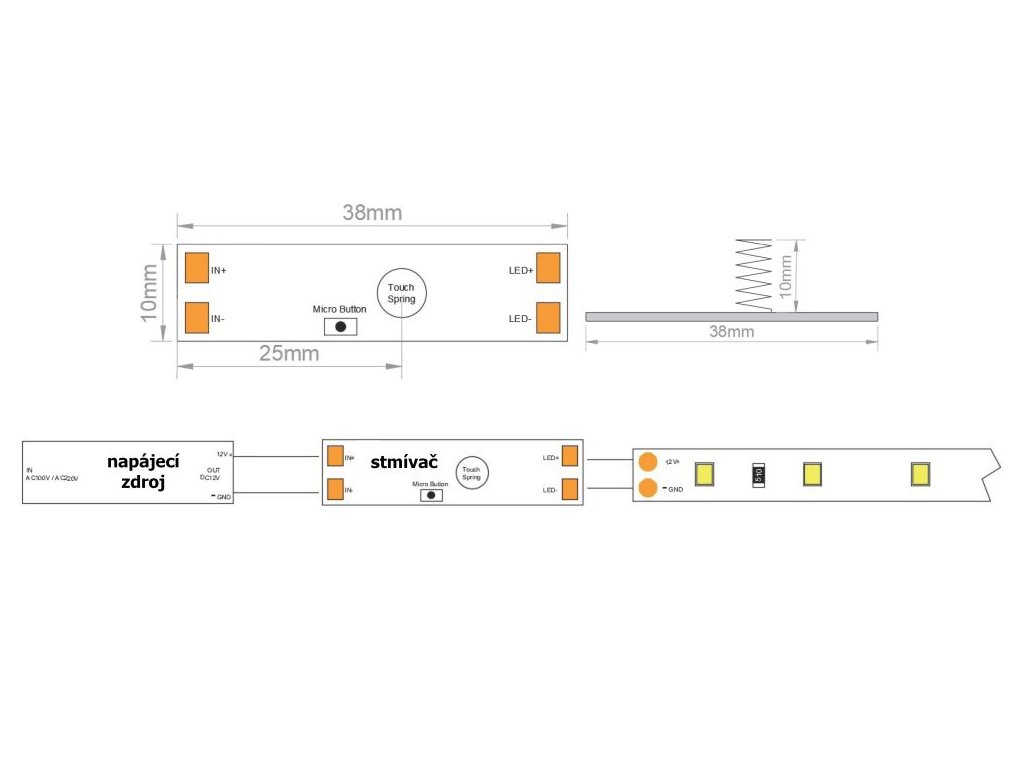

Stmívač malých rozměrů je vhodný pro stmívání LED pásků v hliníkových lištách neboli profilech. Stmívač zapojíte mezi pásek a zdroj. Spínač funguje na dotek prstů přes krycí difuzor. Dotykem můžete pásek zapínat, vypínat a stmívat. Pro snadné ovládání je stmívač vybaven modrou kontrolkou, aby bylo vidět, kde je třeba se profilu dotknout.
Ovládání:
Pomocí tlačítka na ovladači lze nastavit funkce ovladače. Při podržení tlačítka déle jak 6s zabliká dioda, počet bliknutí poté zobrazuje nastavenou hodnotu:
| Počet bliknutí | ||||
| 1 | Nekonečná regulace | Krátkým dotykem na svítící bod zapnete/vypnete, dotykem delším jak 0,5s regulujete intenzitu světla přidáváte jas, pustíte a znovu držíte tak začnete stmívat. Stálým držením nastavíte 1%~100%~1%~100% stále dokola. | ||
| 2 | Jednosměrná regulace | Krátkým dotykem na svítící bod zapnete/vypnete, dotykem delším jak 0,5s regulujete intenzitu světla přidáváte jas, pustíte a znovu držíte tak začnete stmívat. Stálým držením nastavíte maximum 100% či minimum 1% svítivosti. | ||
| 3 | Pouze zapnutí/vypnutí | - | ||
| 4 | 4 kroky regulace | 0%, 25%, 50%, 100% | ||
Používejte výhradně hrotovou pájku! Běžná trafopájka může poškodit součástky na produktu.
Podobné produkty
-
061053
-
06101
| Max. proud | 8 A |
| Proudové zatížení | 8 A (12 V 96 W, 24 V 192 W) |

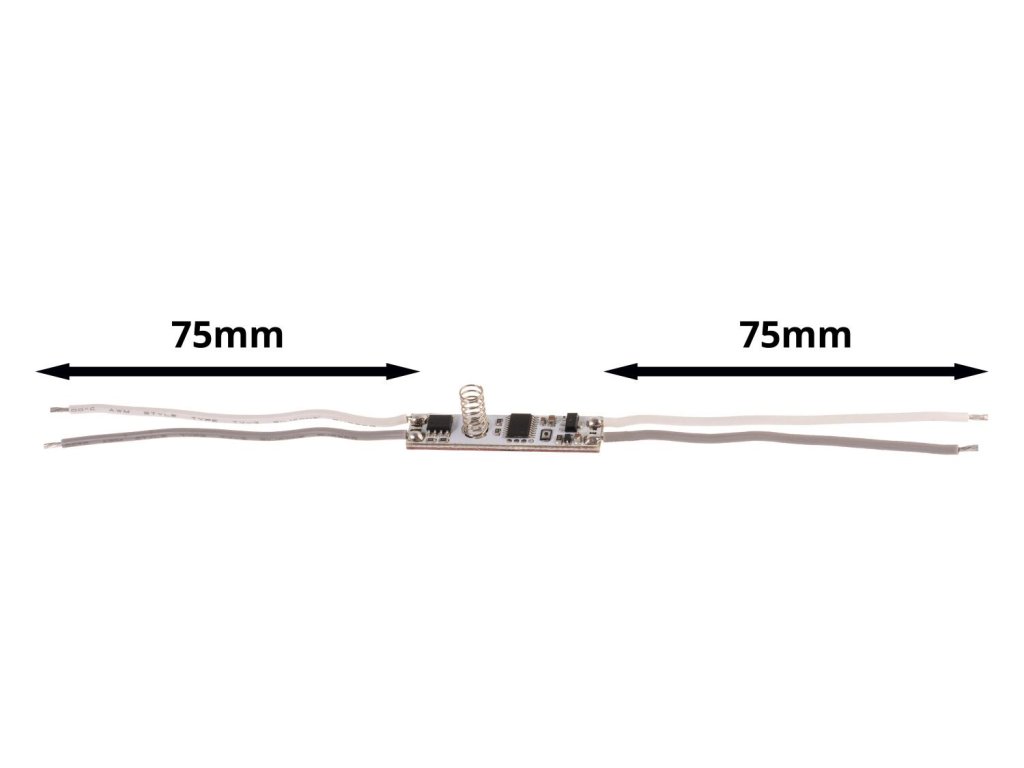

| Rozměry | 10 x 38 mm |
| Rozsah stmívání | 0 - 100% |
| Vstupní napětí | DC 9-24 V |
Přidat komentář
R
Roman
Roman
Dobrý den, lze tento dotykový stmívač zabudovat do nástěnného profilu N4 a připojit ke zdroji 12V 30W IP67 (Kód produktu 05103)?
JV
Odpověď
Jakub Vítek
Odpověď
Jakub Vítek
Dobrý den. Ano, stmívač lze namontovat do profilu N4 a použít zdroj 05103.
Děkujeme za váš dotaz. Team LED Solution s.r.o.
MN
Ovládání
Martin Nedvěd
Ovládání
Martin Nedvěd
Dobrý den, vadí tomu to ovladaní zem (vodič PE)? Zákazník si přeje namontovat na nerezovou digestoř která je uzeměná. Vím že u celo dotykového zem vadí. Přápadně navrhněte prosím rešení. Ještě se chci zeptat lze ten pásek případně připojit na stejný zdroj když tam.je použit ten to ovl. Prvek https://eshop.ledsolution.cz/dotykovy-stmivac-led-pasku-do-profilu/?gclid=CjwKCAjwloCSBhAeEiwA3hVo_UaCb5RO5gw5hoZakcVw26Xp2K1zche0trz5uXRJrwdQEGFMo4iQVxoCjioQAvD_BwE ? Děkuji za odpověď Nedvěd
JV
Ovládání
Jakub Vítek
Ovládání
Jakub Vítek
Dobrý den. Tento dotykový stmívač je uzpůsoben pro montáž do hliníkových profilů. Zároveň je pro jeho funkčnost zapotřebí pouze 12V/DC + a - bez uzemění. Doporučuji Vaši realizaci zkonzultovat s elektrikářem. Na stejný zdroj můžete zapojit více zařízení.
M
Michal
Michal
Dobrý den,
po instalaci do hliníkové lišty a dotyku pružiny této lišty funguje celá lišta jako dotykový ovladač? Jsou nějaká omezení na zdroj/délku napájecího přívodu (zdroj mám v rozvodnici, kabel k LED cca 10 m). Může být na jednom zdroji více těchto ovladačů pro více LED pásků?
Děkuji
LR
Lukáš Rymer
Lukáš Rymer
Senzor je vybaven modrou LED kontrolkou, aby bylo vidět, kde je třeba se profilu dotknout.
Stmívač reaguje pouze na stlačení pružinky.
Pokud by jste chtěl dotykový stmívač po délce profilu doporučujeme se podívat na Dotykový stmívač LED pásku do profilu .
Omezení u stmívačů jsou v jejich zatížení, které by jste neměl překračovat: 96W pro 12VDC, 192W pro 24VDC.
Na jednom zdroji může být zapojeno více produktů. Jenom dbejte na dodržení výkonu ve Wattech/Voltech s minimální 20% rezervou.
P
Petr
Petr
Dobrý den. Vejde se prosím tento snímač do rohového profilu R5 s kulatým difuzorem a bude fungovat? Děkuji za odpověď.
JM
Jiří Maršík
Jiří Maršík
Dobrý den, stmívač můžete použít do profilu R5.
H
Dotaz
Honza
Dotaz
Honza
Dobrý den, chci zakoupit stmívač do profilu a používat ho pouze pro stmívání a vypnutí a zapnutí pásku ovládat klasickým vypínačem. Lze stmívač nastavit tak, aby se led pásek ovládal vypínačem bez nutnosti mačkat ještě při zapnutí i stmívač?
Děkuji za odpověď.
JM
Dotaz
Jiří Maršík
Dotaz
Jiří Maršík
Dobrý den, bohužel po přerušení napájení na vstupu zdroj (trafa) je stmívač v pozici vypnuto to znamená že ho budete muset znovu zapnout.
R
Nastaveni regulace
Roman
Nastaveni regulace
Roman
Dobry den,
Zakoupil jsem u Vas tento stmivac, bohuzel jsem nebyl schopen zmenit nastaveni stmivani.
Po pripojeni napajeni ke stmivaci jsem zmacknul a drzel mikrotlacitko, nasledne se modra led dioda rozblikala a svitila dale. Dle navodu by mela zhasnout a prejit do rezimu nastaveni.
Muzete mi poradit, co delam spatne?
Dekuji za odpoved,
JM
Nastaveni regulace
Jiří Maršík
Nastaveni regulace
Jiří Maršík
Dobrý den, je možné že stmívač vadný. Mohu Vás poprosit o jeho zaslání v rámci reklamace? Technik se na to podívá. Děkuji a omlouvám se za vzniklé komplikace.
