Dotykový stmívač LED pásku do profilu


Nejprodávanější
  • 1 z 2

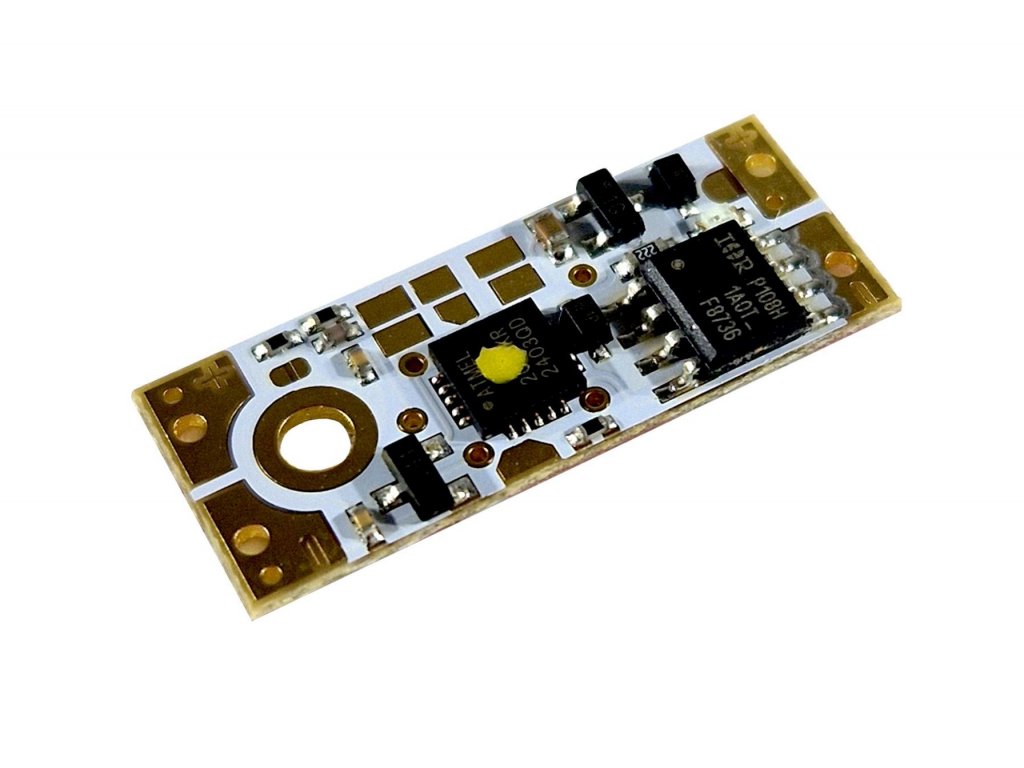

66306 5 dotykovy stmivac led pasku do profilu


Napětí: DC 9-28V. Zatížení: 10A/12V, 7,5A/24V, max. 120W.

Dostupnost Skladem (868 ks)
Měrná cena 275 Kč / 1 ks
Cena 227 Kč bez DPH
275 Kč

Parametry

Kód produktu 06121
Značka LED Solution
Kategorie Ovladače do hliníkových lišt (profilů)
Záruka 2 roky


Popis

Stmívač malých rozměrů je vhodný pro stmívání LED pásků v  hliníkových lištách neboli profilech. Stmívač zapojíte mezi pásek a zdroj. Spínač funguje na dotek prstů přes profil. Dotykem můžete pásek zapínat, vypínat a stmívat. Po nastavení úrovně svitu si stmívač po vypnutí a zapnutí pamatuje poslední nastavení.

Stmívač má dostatečný ovládací výkon až 120W, avšak dotyková část profilu pro LED pásky může být maximálně 2 metry, to znamená, že delší osvětlení musí být odděleno od  spínací - dotykové části profilu, kde je instalován stmívač - alespoň miniaturní mezerou, avšak celková délka osvětlení může být  do 120W příkonu.

Nelze použít při napájení z baterie. Stmívač funguje pouze se síťovými napájecími zdroji s dvojitou izolací, Napájecí zdroj nesmí být uzemněný, hliníkový profil nesmí být namontován přímo na zdi.

!! Na zdroj lze napojit pouze jeden dotykový stmívač a nelze kombinovat s jinými ovladači, či soumrakovými spínači !!

!! Vyvarujte se napojení na dlouhý přívodní kabel od zdroje ke stmívači. Doporučujeme maximálně 2m dlouhý přívodní kabel !!

Jelikož se jedná o miniaturní elektronické zařízení, doporučujeme instalaci přenechat na osobu s pokročilými znalostmi z oblasti elektroniky a zkušenostmi s pájením. Před zakoupením si prosím pozorně přečtěte návod.

Používejte výhradně hrotovou pájku! Běžná trafopájka může poškodit součástky na produktu.

Podobné produkty

Barva signalizující diody žlutá
Krytí (?) IP20
Paměť posledního nastavení po odpojení napájení ANO
Proudové zatížení 10 A (12 V) / 7,5 A (24 V)
Rozměry 10 x 25 mm
Rozsah stmívání 0 - 100%
Vstupní napětí DC 9-28 V
Přidat komentář
Nevyplňujte toto pole:
Bezpečnostní kontrola
M Avatar autora Frekvence PWM 16.8.2024 22:09
Dobrý den, jaká je frekvence PWM?
Odpovědět
JV Avatar autora Frekvence PWM 19.8.2024 15:32
Dobrý den. Frekvence PWM regulace běží na cca 500Hz. S pozdravem. Team LED Solution s.r.o.
RK Avatar autora Nefunční spínače 30.1.2023 00:10
Mám od Vás v koupené dva stmívače, ale ani jeden z nich po instalaci nefunguje. Nedělají vůbec nic, pásky se nerozstvítí. Poradíte?
Odpovědět
JV Avatar autora Nefunkční spínače 30.1.2023 08:37
Dobrý den. Pokud se domníváte, že jsou stmívače nefunkční a postupovali jste dle návodu. Zašlete nám prosím produkt na reklamaci. Vzhledem k velmi citlivým obvodům. Musí montáž provádět elektrikář. Stmívač se může neodbornou montáží snadno poškodit. S pozdravem. Team LED Solution s.r.o
KP Avatar autora USB napájení 19.2.2022 17:26
Dobrý den, Lze stmívač použít s pásky připojenými přes USB?
Odpovědět
JV Avatar autora USB napájení 24.2.2022 10:33
Dobrý den, stmívač je napájený vstupním napětím 9-28V DC. Samotný LED pásek se připojí na výstup stmívače. Nelze tedy použít pásek napájeným z USB.
VS Avatar autora Sám se rozsvěcí 1.1.2022 23:11
Dobrý den mám od Vás dotykový stmívač v ALU liště , nyní se mi stává že se led pásek sám rozsvěcuje. Co s tím?
Odpovědět
PN Avatar autora 30.1.2021 20:23
Dobrý den,zapojil jsem dotykový snímač. Při vyzkoušení vše fungovalo, ale jakmile jsem zapojil již do police,stmívač nereaguje na dotyk a stále se rozsvecuje, zhasíná a snižuje intenzitu svícení. Můžete mi poradit co s tím?Děkuji
Odpovědět
JM Avatar autora 3.2.2021 10:45
Dobrý den, můžete nám prosím instalaci a zapojení vyfotit a poslat na e-mail? Děkuji
LS Avatar autora barva led 29.1.2021 12:23
Dobrý den, Jakou má kontrolní ledka barvu?
Odpovědět
JM Avatar autora barva led 29.1.2021 12:57
Dobrý den, dodavatel uvádí v návodu buďto žlutou nebo modrou LED kontrolku.
JH Avatar autora Dotykový stmívače v liště 28.1.2021 17:18
Dobrý den mám od Vás dotykový stmívač v ALU liště , nyní se mi stává že se led pásek sám rozsvěcuje. Co s tím?
Odpovědět
JM Avatar autora Dotykový stmívače v liště 29.1.2021 11:26
Dobrý den, technik se Vám ohledně tohoto problému ozve.
T Avatar autora Rohový profil 18.1.2020 17:58
Dobrý den, lze tento dotykový snímač použít i do rohového hliníkového profilu R5? A je možného ho umístit i doprostřed mezi led pásky? Děkuji za odpověď.
Odpovědět
DL Avatar autora Rohový profil 21.1.2020 10:24
Dobrý den, do rohového profilu R5 lze stmívač umístit. Jelikož ale zapnutí a vypnutí probíhá dotekem přes hliníkovou část profilu, bude ovládání obtížné. Umístění stmívače mezi LED pásky přímo možné není. Instalace se provede tak, že ze zdroje se přivede napájení ke stmívači do profilu. Z výstupu stmívače se vyvede napájení k LED pásku před stmívač i za něj.
M Avatar autora Stav po přivedení napájení. 12.1.2019 10:28
Dobrý den, po přivedení napájení na stmívač, se ten nachází ve vypnutém nebo zapnutém stavu, či lze nastavit.
Odpovědět
RD Avatar autora Zapnutí a vypnutí led pásku 6.1.2019 21:09
Dobrý den, lze s tímto dotykovým stmívačem vypínat/zapínat ledky dotykem kdekoliv na profilu nebo pouze v místě vypínače. Děkuji.
Odpovědět
D Avatar autora Jak vypnout kontrolní LED diodu? 12.12.2018 15:51
Dobrý den, v návodu k dotykovému stmívači LED pásku v profilu je uvedeno, že pokud chci deaktivovat kontrolní LED diodu, která svítí neustále, musím zkratovat propojku J4 v těsné blízkosti výstupu (+) pro LED pásek. Co si mám představit pod pojmem "zkratovat propojku"? Nerad bych stmívač nějak porušil. Děkuji za odpověď.
Odpovědět
LR Avatar autora Jak vypnout kontrolní LED diodu? 12.12.2018 16:15
Dobrý den, je třeba jí propájet s +.
