Jak předělat zářivková svítidla pro LED zářivky?

Domů > Blog o LED osvětlení > Návody > Jak předělat zářivková svítidla pro LED zářivky?

Chcete vyměnit klasické zářivky za LED trubice? Způsob výměny závisí na tom, zda vaše svítidlo používá startér s magnetickou tlumivkou, nebo elektronický předřadník. U starších svítidel je výměna často velmi jednoduchá, zatímco modernější svítidla vyžadují odbornou úpravu elektroinstalace. V tomto návodu vám vysvětlíme, jak poznat typ svítidla, jak správně zapojit LED trubici a na co si dát pozor z hlediska bezpečnosti i legislativy.

Co budete potřebovat pro přechod na LED

Jak vybrat správné LED osvětlení? Připravili jsme přehled produktů, které se při výměně klasických zářivek za LED trubice používají nejčastěji.

• LED trubice T8 – nejběžnější náhrada klasických zářivek s paticí G13 (60 cm, 90 cm, 120 cm a 150 cm)
• LED trubice T5 – pro užší typy zářivkových svítidel
• LED startéry a příslušenství – LED startéry, patice G13, objímky a další komponenty
• LED zářivková tělesa a svítidla – pokud plánujete výměnu celého svítidla

Tip: Nejste si jistí, jakou vybrat LED zářivku? Ve většině případů stačí nahradit původní zářivku stejnou délkou se stejnou paticí G13 (T8).

Proč přejít ze zářivky na LED trubici?

Klasické zářivky byly mnoho let standardem kanceláří, škol, skladů i průmyslových objektů. Moderní LED trubice T8 však nabízejí výrazně lepší parametry a ve většině případů představují výhodnější řešení.

Mezi hlavní výhody LED trubic patří:

• nižší spotřeba elektrické energie (obvykle o 40–60 %),
• delší životnost,
• okamžitý plný světelný výkon bez blikání,
• vyšší odolnost vůči spínání,
• nižší náklady na údržbu,
• neobsahují rtuť.



Pokud svítidla svítí několik hodin denně, návratnost investice bývá velmi rychlá. Největší úspory přináší výměna ve firmách, skladech, výrobních halách, školách nebo kancelářských budovách.

Jak poznám typ svítidla – startér s tlumivkou nebo elektronický předřadník?

Než začnete s výměnou zářivek za LED trubice, je důležité zjistit, jaký typ svítidla máte. Existují dvě základní konstrukce.

Svítidlo se startérem a magnetickou tlumivkou

Jedná se o starší typ svítidel. Poznáte jej podle kulatého startéru, který bývá umístěný vedle zářivky.

Takové svítidlo obsahuje:

• startér,
• magnetický předřadník (tlumivku).



Právě u těchto svítidel bývá výměna za LED nejjednodušší.

Svítidlo s elektronickým předřadníkem

Novější svítidla již startér vůbec nemají. Místo něj používají elektronický předřadník, který bývá ukrytý uvnitř svítidla. U těchto svítidel je nutné elektronický předřadník odpojit a svítidlo upravit podle typu použité LED trubice.

Proč na tom záleží?

Každý typ svítidla vyžaduje jiný způsob zapojení LED trubice. Nesprávné zapojení může způsobit nefunkčnost nebo poškození světelného zdroje.

Co je jednostranné a oboustranné zapojení LED trubice?

Na trhu neexistuje jednotná norma pro napájení LED trubic. Proto se můžete setkat se dvěma způsoby zapojení. Před montáží vždy ověřte, jaký typ zapojení vaše LED trubice používá. Informace bývá uvedena na štítku výrobku nebo v technické dokumentaci.

Jednostranné zapojení LED trubice

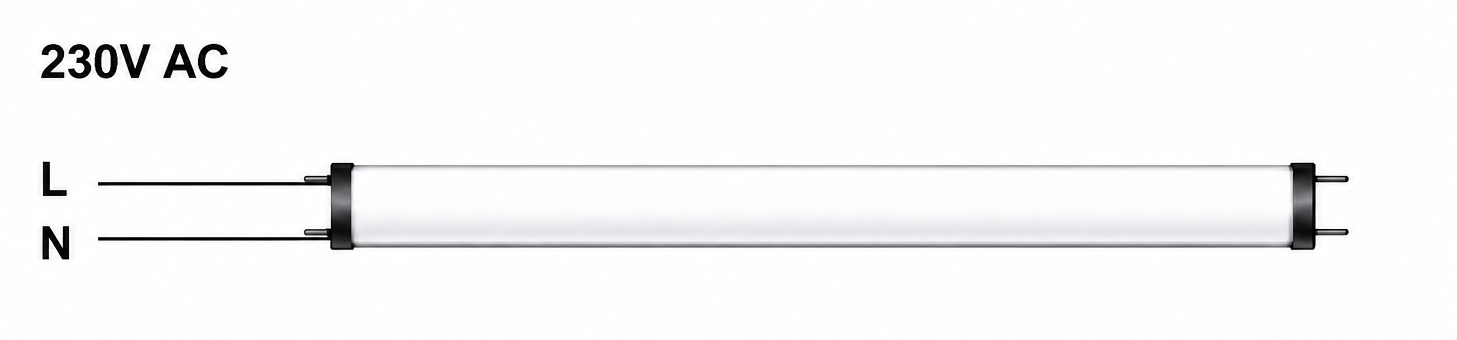

U jednostranného zapojení jsou fázový i nulový vodič přivedeny na jednu stranu trubice. Druhá strana slouží pouze jako mechanické uchycení. Tento způsob je dnes považován za bezpečnější a používá jej velká část výrobců.



Oboustranné zapojení LED trubice

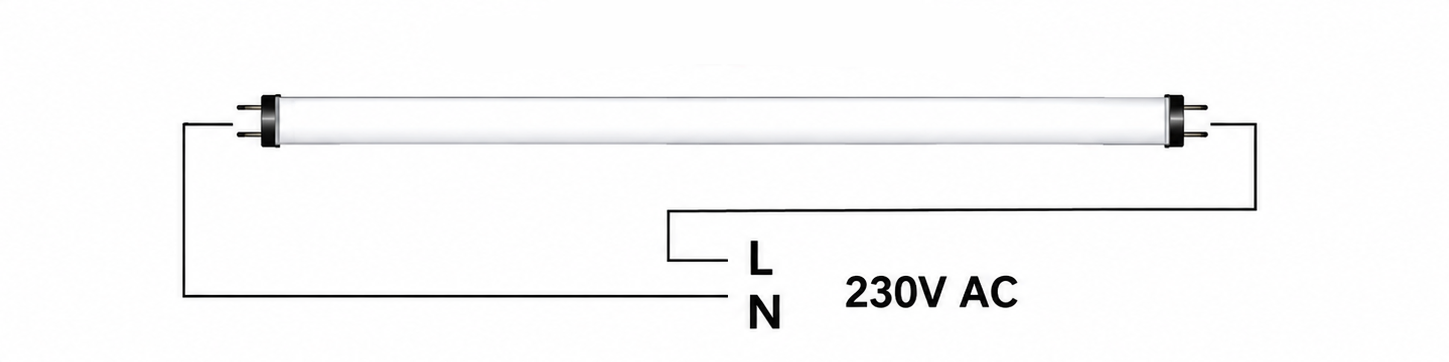

Oboustranné zapojení vychází z principu klasických zářivek. Fázový vodič je přiveden na jednu stranu trubice a nulový vodič na druhou. Při výměně LED trubice je nutné, aby zapojení svítidla přesně odpovídalo typu použitého světelného zdroje.



Jak zapojit LED trubici ve svítidle se startérem a tlumivkou?

Pokud vaše svítidlo obsahuje klasický startér a magnetickou tlumivku, bývá výměna nejjednodušší. Ve většině případů stačí nahradit klasický startér LED startérem a vložit novou LED trubici. U LED trubic s oboustranným napájením se LED startér většinou nepoužívá, záleží na doporučení výrobce.

Jak sundat kryt zářivky?

Před otevřením svítidla vždy vypněte elektrický proud, ideálně příslušným jističem, a nechte zářivku vychladnout. Způsob sejmutí krytu se liší podle konstrukce svítidla, proto kryt nikdy neuvolňujte násilím.

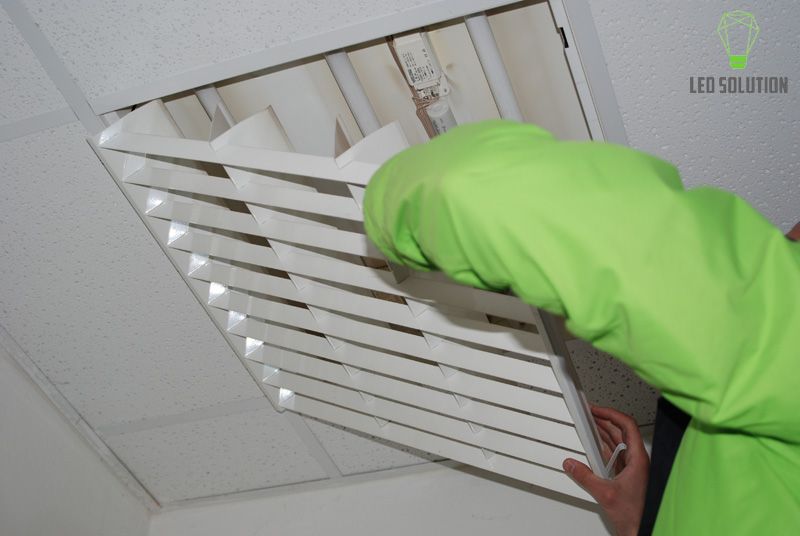

U vaničkového zářivkového svítidla bývá plastový kryt nejčastěji uchycený pomocí kovových nebo plastových západek po stranách. Západky postupně odjistěte a kryt přidržujte, aby po uvolnění nespadl. U některých modelů je nutné kryt nejprve lehce stlačit, posunout do strany nebo vyháknout z drážky.

U lištového svítidla může být zářivka zcela odkrytá nebo chráněná úzkým nacvakávacím krytem. Ten se obvykle uvolňuje opatrným stisknutím bočních hran a vytažením směrem dolů. Pokud je kryt připevněný šrouby, nejprve je povolte vhodným šroubovákem.

Po sejmutí krytu můžete vyjmout původní zářivku a zjistit, zda svítidlo obsahuje startér, magnetickou tlumivku, nebo elektronický předřadník.

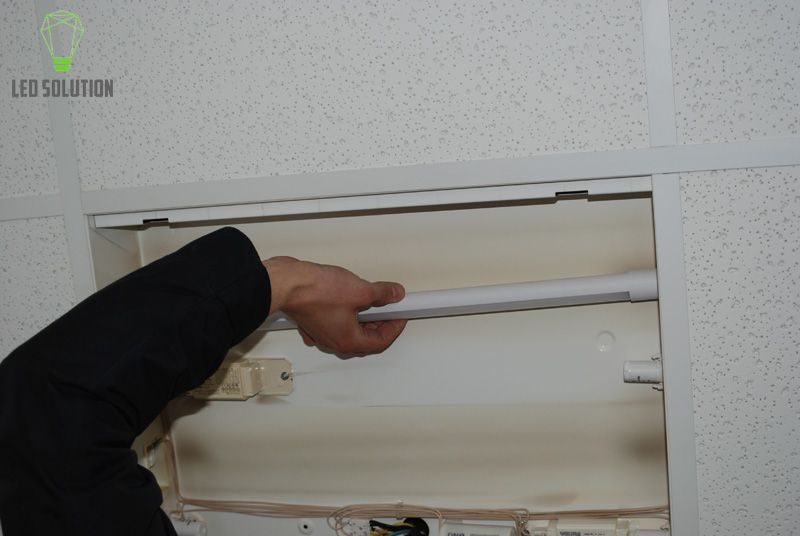

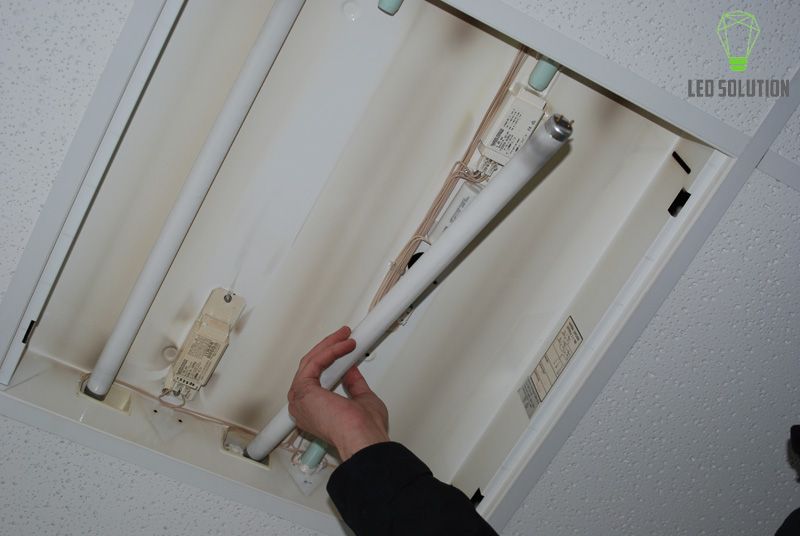

Sejměte kryt svítidla.	Ujistěte se, že je svítidlo odpojeno od proudu a vyjměte zářivky.

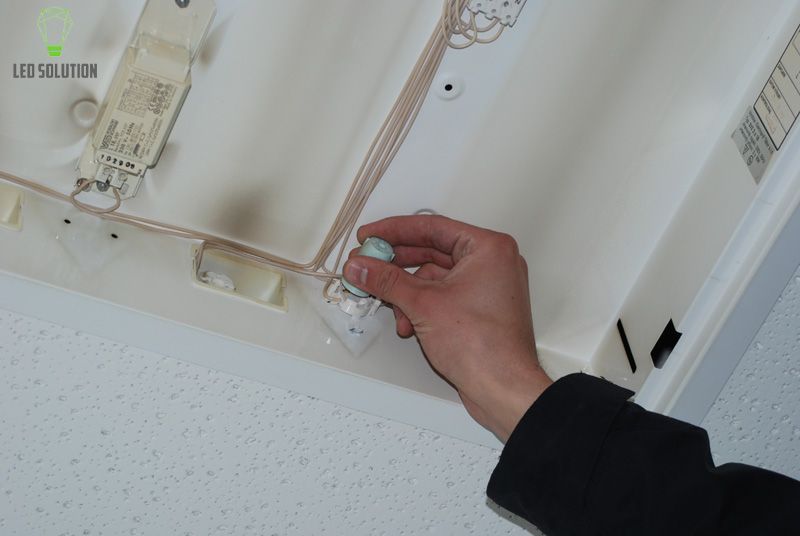

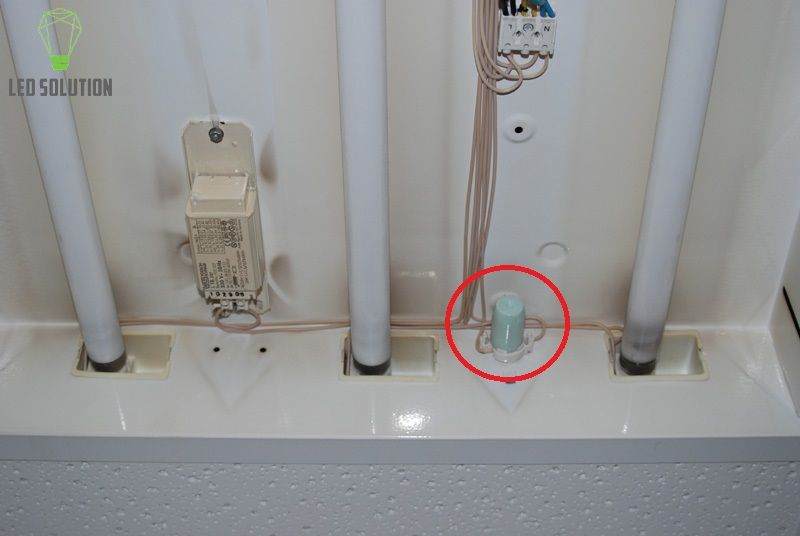

Najděte startér.	Lehce pootočte a vyjměte ho.

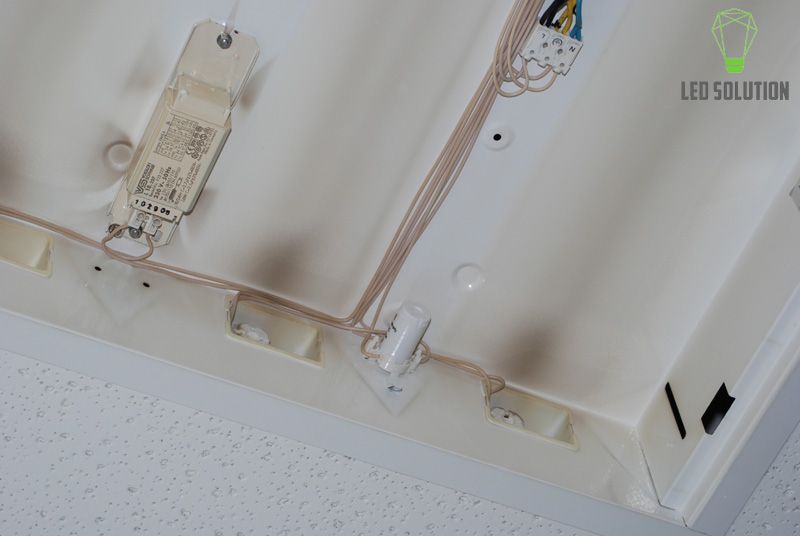

Nahraďte LED startérem přiloženým k LED trubici.	Nainstalujte LED zářivky.



Jak zapojit LED trubici ve svítidle s elektronickým předřadníkem?

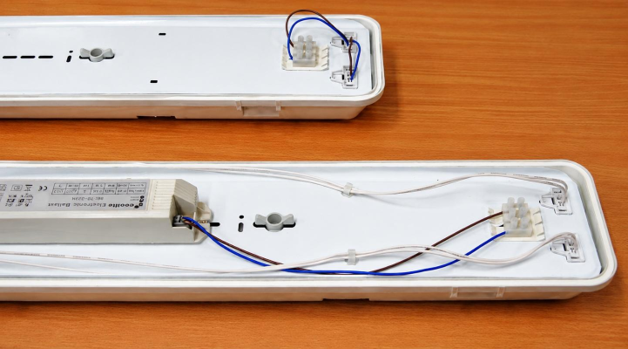

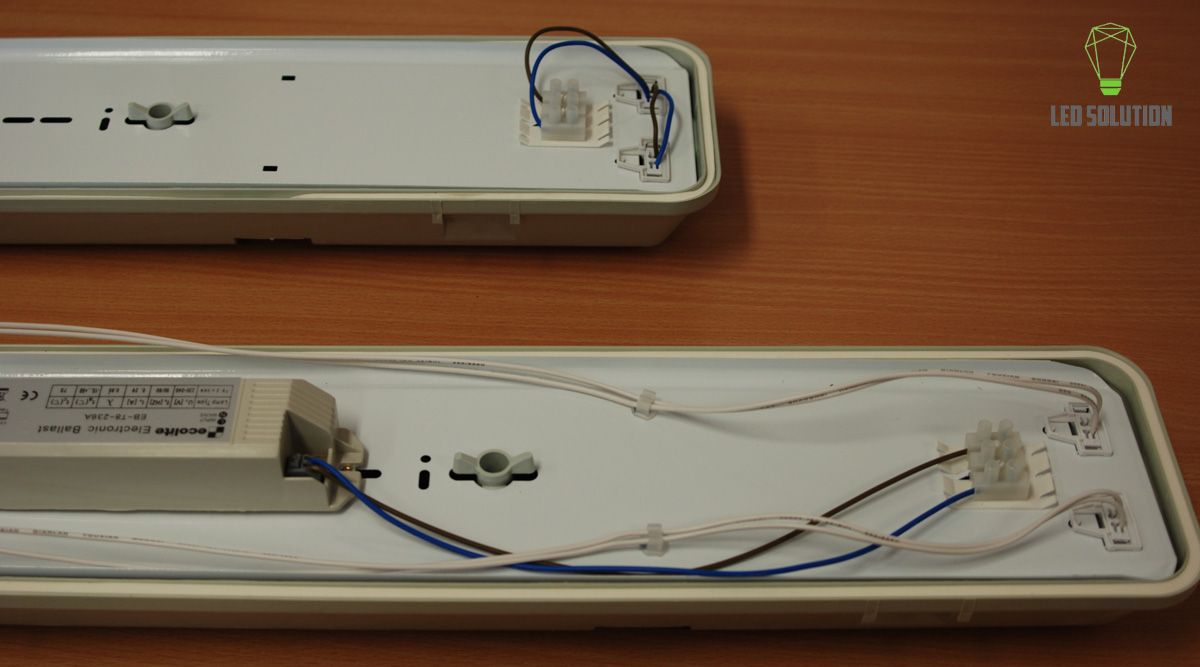

Modernější zářivková svítidla již nepoužívají klasický startér ani magnetickou tlumivku. Místo nich obsahují elektronický předřadník (EP), který zajišťuje napájení zářivky.

Při přechodu na LED trubice je nutné tento předřadník zcela odpojit nebo odstranit. LED trubice totiž pracují přímo se síťovým napětím 230 V a elektronický předřadník již nepotřebují.

Na rozdíl od svítidel se startérem se zde jedná o zásah do elektroinstalace svítidla, který by měl provést kvalifikovaný elektrikář.

Postup se liší podle toho, zda používáte:

• LED trubici s jednostranným napájením
• nebo LED trubici s oboustranným napájením.



Proto se vždy řiďte schématem zapojení dodaným výrobcem LED trubice.



Jakou délku a výkon LED trubice zvolit?

Při výměně klasické zářivky za LED trubici je nejdůležitější zachovat stejnou délku a stejnou patici.

Ve většině běžných svítidel se používají LED trubice T8 s paticí G13.

Délka původní zářivky	Patice	Typický výkon LED*	Nahrazuje klasickou zářivku
60 cm	G13 (T8)	9–10 W	18 W
90 cm	G13 (T8)	14 W	30 W
120 cm	G13 (T8)	18 W	36 W
150 cm	G13 (T8)	22–24 W	58 W

*Výkony se mohou lišit podle konkrétního modelu výrobce.

Pokud máte užší zářivkové svítidlo s paticí G5, budete potřebovat LED trubice T5.

Před objednáním doporučujeme ověřit:

• délku původní zářivky,
• typ patice (G13 nebo G5),
• způsob zapojení LED trubice (jednostranné nebo oboustranné).



Přehled podle typu svítidla

Typ svítidla	Co je potřeba udělat	Doporučená náročnost
Startér + magnetická tlumivka	Vyměnit startér za LED startér (nebo podle typu trubice vyjmout)	Zvládne běžný uživatel*
Startér + odstranění tlumivky	Přepojení svítidla	Elektrikář
Elektronický předřadník	Odpojit předřadník a přepojit svítidlo	Elektrikář

*Pouze pokud není nutné zasahovat do elektroinstalace svítidla.

Na co si dát pozor při přechodu na LED?

Samotná výměna světelného zdroje je jedna věc, ale při úpravách svítidla je nutné dodržet také bezpečnostní a legislativní požadavky.

Pokud dochází ke změně elektroinstalace svítidla (například odstranění elektronického předřadníku nebo magnetické tlumivky), přechází odpovědnost za upravené svítidlo na osobu nebo firmu, která úpravu provedla.

V takovém případě je nutné:

• zajistit bezpečné provedení úpravy,
• zachovat elektromagnetickou kompatibilitu zařízení,
• dodržet příslušné bezpečnostní normy,
• označit upravené svítidlo novým štítkem.



Nový štítek by měl obsahovat zejména:

• stupeň krytí (IP),
• provozní teplotu,
• počet a výkon použitých LED trubic,
• identifikaci osoby nebo společnosti, která úpravu provedla,
• datum provedení úpravy.



Pokud si nejste jistí správným postupem nebo upravujete větší množství svítidel, doporučujeme využít služeb odborné montáže.



FAQ - Nejčastější dotazy

Jak zapojím LED trubici místo klasické zářivky?
Záleží na typu svítidla. U svítidla se startérem a tlumivkou vyjmete klasický startér, nahradíte ho LED startérem a vložíte LED trubici T8. U svítidla s elektronickým předřadníkem je nutné předřadník odpojit a trubici zapojit přímo na 230 V podle typu zapojení. Manipulaci smí provádět odborně způsobilá osoba.

Jaký je rozdíl mezi jednostranným a oboustranným zapojením LED trubice?
U jednostranného zapojení vede fáze i nulový vodič do jedné koncovky trubice, druhá strana ji jen drží. U oboustranného zapojení je fáze na jednom konci a nulák na druhém. Typ musí přesně odpovídat konkrétní LED trubici, jinak nebude svítit nebo se poškodí. Typ zapojení je uvedený u každého produktu v kategorii LED trubice T8.

Musím při přechodu na LED odstranit startér a tlumivku?
U svítidel se startérem stačí startér nahradit LED startérem, který bývá součástí balení trubice nebo ho doplníte z příslušenství. Magnetickou tlumivku můžete ponechat, ale zvyšuje spotřebu, takže pro maximální úsporu doporučujeme ji odpojit. U svítidel s elektronickým předřadníkem je odpojení předřadníku nutné vždy. Tento zásah by měl provést elektrikář.

Jakou délku LED trubice potřebuji?
LED trubice nahrazují klasické zářivky ve stejných délkách, nejčastěji 60 cm, 120 cm a 150 cm s paticí G13 (T8). Délku zvolte podle původní zářivky, do stávajícího svítidla pasuje stejná délka i patice. Výkon ve wattech bývá u LED zhruba poloviční při srovnatelné svítivosti. Vybrat podle délky můžete v kategorii LED trubice T8.

Musí výměnu zářivky za LED provést elektrikář?
Jednoduchou výměnu u svítidla se startérem (vyjmutí startéru, vložení LED startéru a trubice) zvládnete i bez elektrotechnického vzdělání. Jakmile ale zasahujete do zapojení (odpojení tlumivky nebo elektronického předřadníku, přepojení na 230 V), měl by úpravu provést autorizovaný elektrikář. Po úpravě je navíc nutné svítidlo nově označit štítkem s parametry. Pokud to nechcete řešit sami, využijte naši montáž a servis LED svítidel.



---
