Stmívání LED pásků pomocí vypínače na zdi

Domů > Blog o LED osvětlení > Rady a tipy > Stmívání LED pásků pomocí vypínače na zdi

Tento článek vám poskytne rady a pomoc při propojení vašeho vypínače na zdi (například od firem ABB a Schneider) s LED pásky za účelem jejich stmívání.

POMOCÍ STMÍVAČE S  ŘÍDÍCÍM SIGNÁLEM 0-10V NEBO DALI PROTOKOLEM

Stmívač dimLED musí být napájen spínaným zdrojem (12-24V), pozor na maximální proudové zatížení stmívače, které je 8A. Při použití více metrů LED pásku doporučujeme připojit i zesilovač. Stmívače se standardem DALI zajišťuje interoperabilitu mezi transformátory a stmívači právě u často používaného analogového stmívacího rozhraní 1-10V.

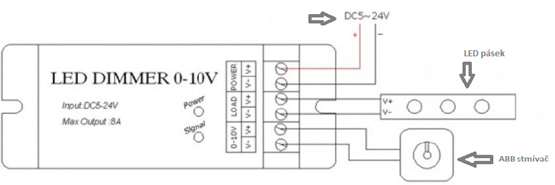

Zapojení se stmívačem 0-10V. Zapojení stmívače s DALI standardem je obdobné.



STMÍVÁNÍ ZA POMOCI TLAČÍTKA

Připojením tlačítka přímo na přijímač

Tlačítko (například od firem ABB a Schneider) připojíme přímo na přijímač pomocí kabelů.

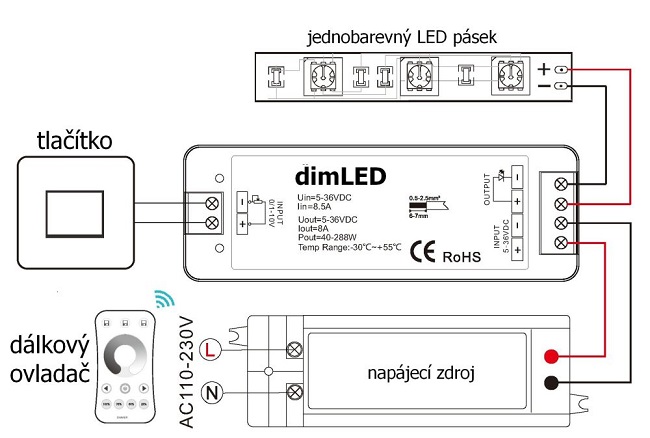

Zapojení tlačítka přímo na přijímač dimLED

Pomocí ovladače dimLED pod tlačítko s dimLED přijímačem (bezdrátové stmívání)

Radiofrekvenční ovladač pod tlačítko spárujte s přjímačem dimLED (podle návodu přiloženého u přijímače), na který budou napojeny LED pásky. Vzhledem k tomu že obě komponenty pracují radiofrekvenčně, může být přijímač schovaný například za sádrokartonem. Přijímač musí být napájen spínaným zdrojem 12-24V (podle voltáže LED pásků) a jeho maximální proudové zatížení je 8A.

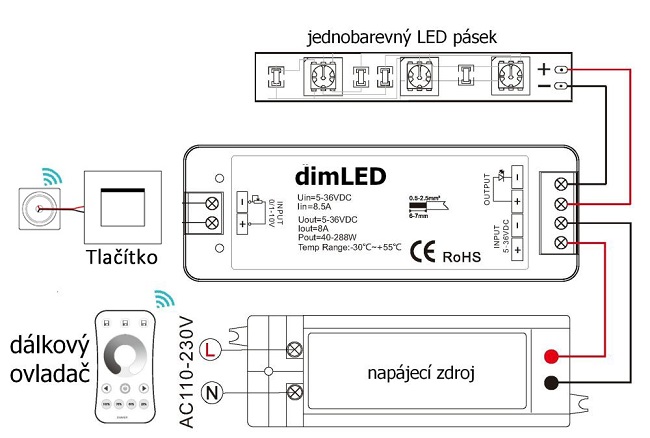

Zapojení tlačítka na bezdrátový dimLED ovladač pod tlačítko spárovaný s dimLED přijímačem



FAQ - Nejčastější dotazy

Můžu LED pásek stmívat běžným vypínačem na zdi?
Samotný vypínač pásek jen zapne a vypne, stmívání potřebuje přijímač zapojený mezi napájecí zdroj a pásek. Klasické tlačítko pak funguje jako ovládací prvek: krátkým stiskem svítidlo zapnete, delším přidržením plynule měníte jas. Klasický stmívač určený pro žárovky na LED pásek nepoužívejte.

Jak velký LED pásek zvládne jeden přijímač?
Přijímač napájený zdrojem 12 až 24 V snese maximální proudové zatížení 8 A. Přepočítejte si příkon celého pásku a porovnejte ho s tímto limitem, u delších instalací rozdělte pásek na víc větví s vlastními přijímači. Zdroj i přijímač vybírejte vždy s rezervou, ne přesně na hranici.

Jde stmívat LED pásek bez sekání do zdi?
Ano, bezdrátové řešení dimLED se vejde pod stávající tlačítko, takže se nemusí nic štemovat. Přijímač schováte k pásku a signál mezi ním a ovladačem projde běžnou zdí. Problém nastane jen tam, kde je přijímač zakrytý plechem nebo železobetonem.

Proč LED pásek při stmívání bliká?
Nejčastější příčinou je nekompatibilní stmívač, typicky triakový určený pro halogeny, který neumí pracovat s elektronikou LED zdroje. Druhou příčinou bývá stmívač nebo zdroj poddimenzovaný na skutečný příkon pásku. Řešením je stmívatelný napájecí zdroj nebo přijímač určený přímo pro LED pásky, ne univerzální stmívač z hobbymarketu.

Jaké profesionální stmívání se hodí do firmy nebo kanceláře?
Pro větší instalace se používá řízení signálem 0–10 V nebo protokolem DALI, se kterým se dá adresovat každé svítidlo zvlášť. Hodí se tam, kde chcete osvětlení řídit centrálně nebo napojit na systém budovy. Do bytu je to zbytečně složité, tam vystačíte s tlačítkem a přijímačem.
