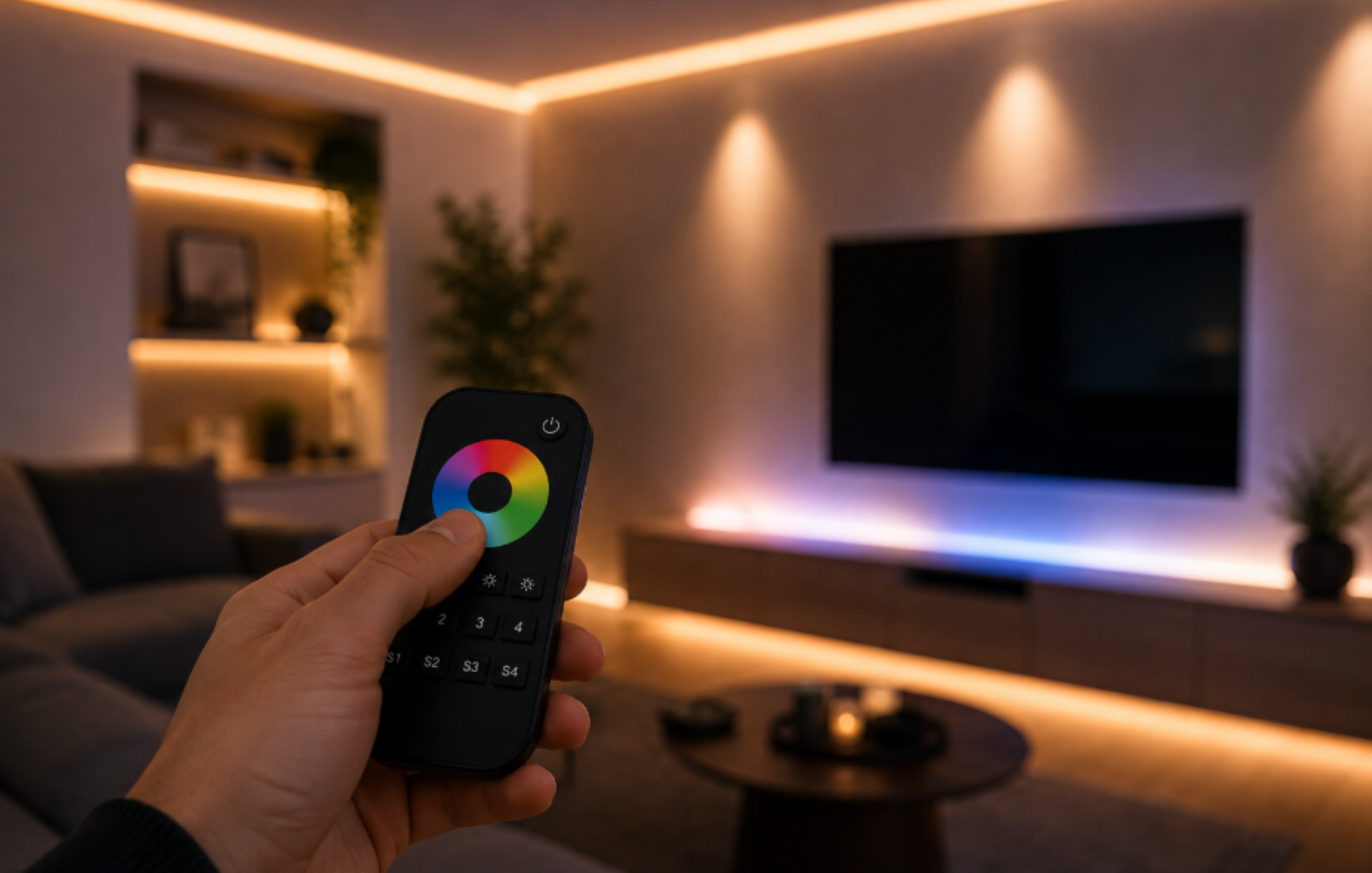

Chcete stmívat LED pásky, měnit barvu světla nebo ovládat několik světelných okruhů jedním ovladačem? DimLED je ucelený systém pro ovládání LED osvětlení, který umožňuje propojit různé druhy světel, přijímačů, dálkových a nástěnných ovladačů i prvků chytré domácnosti. Jedním ovladačem tak můžete řídit například LED pásek pod kuchyňskou linkou, barevné RGB osvětlení za televizí i CCT osvětlení v obývacím pokoji. Jednotlivá světla přitom mohou být rozdělena do samostatných zón a každou z nich můžete ovládat nezávisle. Systém dimLED lze použít jak pro jednoduché ovládání jednoho světla, tak pro rozsáhlejší instalaci s několika světelnými okruhy.



Co je dimLED?

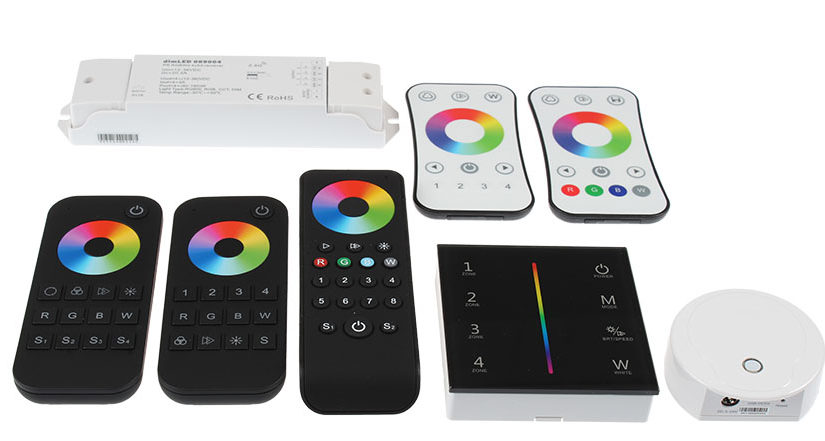

DimLED je systém vzájemně kompatibilních prvků pro řízení LED osvětlení. Zahrnuje přijímače, dálkové a nástěnné ovladače, SMART prvky i další příslušenství. Systém je určen pro různé typy LED pásků a svítidel – od jednobarevných přes CCT a RGB až po RGBW a RGB+CCT.

Základem systému je přijímač, který řídí připojené osvětlení. Podle konkrétního typu přijímače lze osvětlení ovládat nebo systém rozšířit například o:

• dálkový ovladač,
• nástěnný ovladač,
• ovládací modul pod klasické tlačítko,
• pohybové nebo jiné čidlo,
• WiFi nebo Zigbee prvky,
• ovládání prostřednictvím mobilní aplikace.



Kompletní nabídku najdete v kategorii Ovladače a stmívače pro LED pásky.

Jak dimLED funguje?

U klasických produktů dimLED komunikuje dálkový nebo nástěnný ovladač s přijímačem pomocí radiofrekvenčního signálu RF 2,4 GHz. Na rozdíl od infračerveného ovládání není nutná přímá viditelnost mezi ovladačem a přijímačem.

Přijímač proto může být například za sádrokartonem, v nábytku, v podhledu nebo v instalační krabici. Dosah vždy závisí na konkrétním zařízení a podmínkách instalace. Kovové konstrukce, rozvaděče, železobeton nebo jiné výrazné překážky mohou rádiový signál zeslabovat.

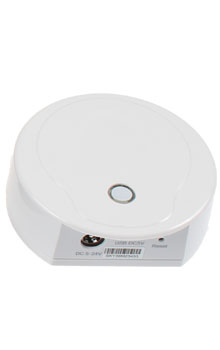

Vedle klasického RF ovládání systém zahrnuje také SMART přijímače s WiFi a Zigbee řešení, díky kterým lze osvětlení integrovat do chytré domácnosti.

Jeden ovladač, několik světelných zón

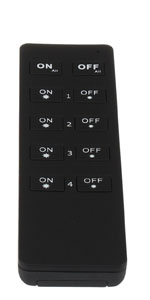

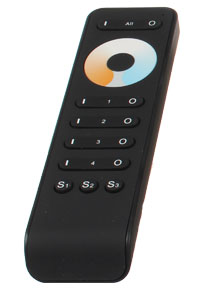

Velkou výhodou systému dimLED je možnost vytvořit více samostatných zón osvětlení. Například čtyřzónovým ovladačem můžete řídit LED pásek v kuchyni, osvětlení obývacího pokoje, LED pásek v ložnici a dekorativní RGB osvětlení.

Pod jednu zónu lze u kompatibilních zařízení napárovat více přijímačů. Všechna světla v této zóně se potom ovládají společně. Nemusíte tedy používat jeden dálkový ovladač pro každé světlo zvlášť.

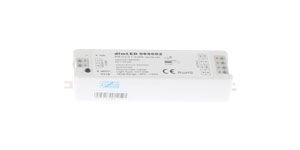

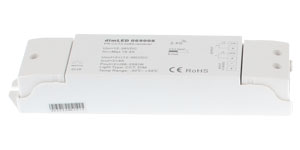

Jaký dimLED přijímač zvolit?

Přijímač vybírejte především podle typu LED osvětlení, které chcete ovládat. Zároveň je nutné zkontrolovat provozním napětí, maximální proud jednotlivých kanálů a celkové zatížení přijímače.

Jednobarevné LED pásky

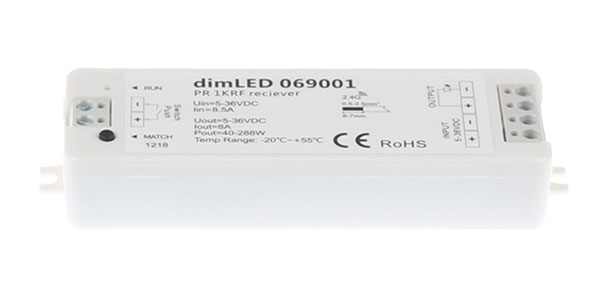

U klasického jednobarevného LED pásku potřebujete odpovídající jednokanálový přijímač. Ten umožňuje světlo zapínat, vypínat a plynule měnit jeho intenzitu. Jde o nejjednodušší variantu systému dimLED a používá se například pro osvětlení kuchyňských linek, nábytku, podhledů, schodišť, polic nebo pracovních ploch.

CCT LED pásky

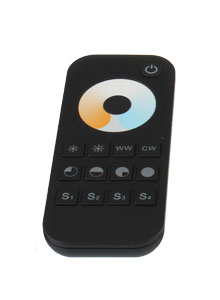

CCT LED pásek obsahuje dva samostatné kanály bílé, zpravidla teplou a studenou bílou, jejichž kombinací lze měnit výslednou teplotu chromatičnosti světla. Pomocí kompatibilního dimLED přijímače tak můžete měnit nejen intenzitu, ale také přecházet od příjemného teplého světla k neutrálnímu nebo chladnějšímu odstínu.

RGB LED pásky

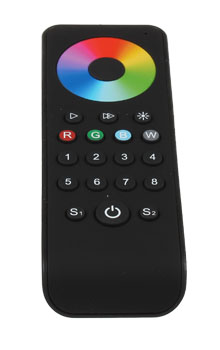

RGB přijímače jsou určeny pro barevné LED pásky. Umožňují nastavit požadovanou barvu, intenzitu a u kompatibilních ovladačů také různé světelné režimy. RGB osvětlení se používá především pro dekorativní a náladové osvětlení interiéru.

RGBW a RGB+CCT LED pásky

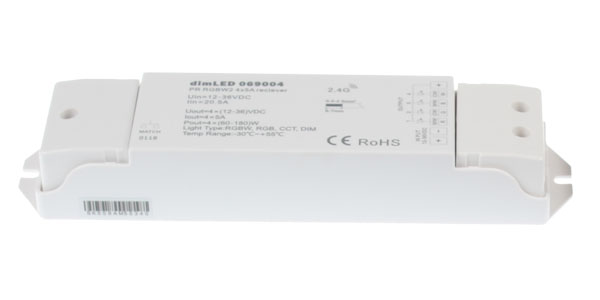

U RGBW pásků získáváte kromě RGB barev také samostatný kanál bílé barvy. RGB+CCT pásky kombinují barevné RGB světlo s nastavitelnou teplotou bílé. Pro jejich řízení je nutné použít odpovídající vícekanálový přijímač.

Digitální LED pásky

Digitální LED pásky umožňují samostatné řízení jednotlivých segmentů a vytváření dynamických světelných efektů. Pro ovládání je nutné zvolit dimLED přijímač kompatibilní s konkrétním typem digitálního LED pásku.

Nezapomeňte na výkon přijímače

Nestačí vybrat přijímač pouze podle toho, zda máte jednobarevný, CCT nebo RGB LED pásek. Vždy zkontrolujte:

• vstupní napětí přijímače (12/24V, 230V),
• maximální proud jednotlivých kanálů,
• maximální celkové zatížení,
• příkon připojeného LED pásku,
• délku celé instalace.



Přijímač nesmí být zatížen nad maximální proud jednotlivých kanálů ani nad své maximální celkové zatížení. U větších instalací může být vhodnější použít několik přijímačů a ovládat je společně pomocí jedné zóny.

Jaké ovladače dimLED můžete použít?

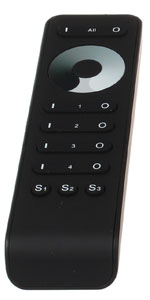

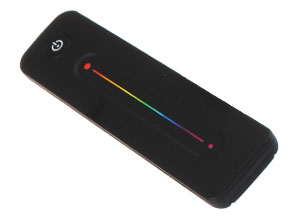

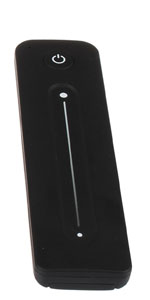

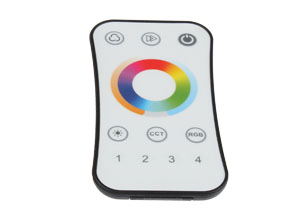

Dálkové ovladače

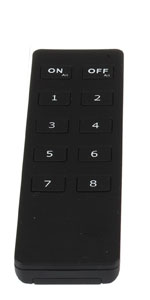

Klasické ruční ovladače jsou nejjednodušším způsobem ovládání. Mohou mít jednu nebo několik samostatných zón. Vícezónový ovladač se hodí například tehdy, když chcete jedním ovladačem řídit několik místností nebo několik samostatných částí osvětlení.

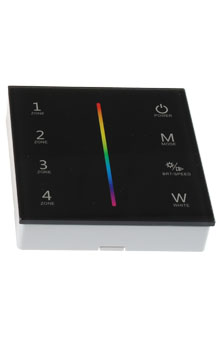

Nástěnné ovladače

Nástěnné ovladače pro LED pásky umožňují mít ovládání světel stále na jednom místě. U bezdrátových modelů komunikuje ovladač s přijímačem pomocí RF signálu, takže není nutné vést ovládací kabel mezi ovladačem a přijímačem.

Ovladač pod tlačítko

Pokud chcete zachovat design běžných vypínačů v interiéru, lze využít také ovládací modul instalovaný pod klasické nástěnné tlačítko. U tohoto způsobu je důležité použít správný typ tlačítka podle požadavků konkrétního modulu. Výhodou je, že systém zůstává skrytý a na stěně můžete zachovat stejnou designovou řadu elektroinstalačních prvků jako ve zbytku domácnosti.

Ovládání přes mobil

Pokud chcete LED osvětlení ovládat telefonem, využijte kompatibilní SMART přijímače s WiFi nebo jiné podporované prvky chytré domácnosti. . Podle konkrétního zařízení můžete světlo zapínat a vypínat, stmívat, měnit barvu nebo teplotu bílé, vytvářet scény a nastavovat automatizace.

U vybraných SMART přijímačů je možné kombinovat ovládání prostřednictvím mobilní aplikace s klasickým RF dálkovým nebo nástěnným ovladačem.

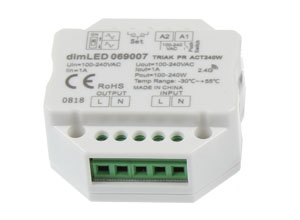

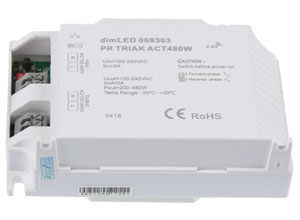

Ovládání stmívatelných LED světel na 230 V

Systém dimLED není určen pouze pro nízkonapěťové LED pásky. Pomocí vhodného přijímače nebo stmívače lze ovládat také kompatibilní stmívatelné LED žárovky a LED panely napájené ze sítě 230 V.

Pozor – samotné označení LED svítidla neznamená, že jej lze stmívat. Světelný zdroj, svítidlo nebo napájecí zdroj musí být stmívatelný a kompatibilní s použitým způsobem stmívání.

RF, WiFi nebo Zigbee – co vybrat?

RF 2,4 GHz: Nejjednodušší řešení pro běžné ovládání osvětlení. Nevyžaduje domácí WiFi ani chytrou bránu a je vhodné například pro dálkové a nástěnné ovladače.

WiFi: Vhodné, pokud chcete světlo ovládat mobilem a využívat funkce chytré domácnosti prostřednictvím domácí sítě.

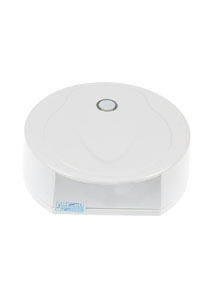

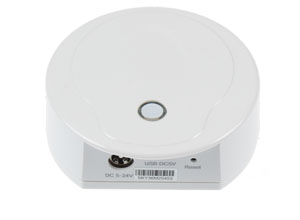

Zigbee 3.0: Pro integraci do chytré domácnosti lze využít také Zigbee ovladače a přijímače. Zigbee zařízení se připojují do Zigbee sítě prostřednictvím kompatibilní brány. Podle konkrétní kombinace zařízení je pak lze ovládat pomocí aplikace, automatizací nebo dalších prvků chytré domácnosti.



FAQ - Nejčastější dotazy

Potřebuji ke každému LED pásku samostatný ovladač?
Ne. Jeden ovladač může podle svého provedení ovládat více zón a v jedné zóně může být spárováno více kompatibilních přijímačů.

Potřebuji mezi nástěnným ovladačem a přijímačem kabel?
U bezdrátových RF ovladačů ne. Ovladač komunikuje s přijímačem rádiově.

Musí být ovladač přímo vidět na přijímač?
Ne. RF komunikace nevyžaduje přímou viditelnost. Dosah však mohou negativně ovlivnit zejména kovové konstrukce, rozvaděče nebo železobeton.

Lze jedním ovladačem řídit různé druhy LED pásků?
Ano. Pokud použitý vícezónový ovladač podporuje příslušné přijímače, můžete v jednotlivých zónách ovládat například jednobarevné, CCT i barevné LED osvětlení.

Mohu světla ovládat současně mobilem i dálkovým ovladačem?
U kompatibilních SMART přijímačů ano. Fyzický RF ovladač může fungovat současně s ovládáním prostřednictvím chytré domácnosti.

Potřebuji pro dimLED internet?
Pro klasické RF ovládání ne. Připojení k domácí síti je potřeba až pro vybrané SMART funkce, například ovládání prostřednictvím mobilní aplikace.

Jaký přijímač mám koupit?
Nejprve určete typ osvětlení – jednobarevné, CCT, RGB, RGBW, RGB+CCT, digitální LED pásek nebo stmívatelné osvětlení 230 V. Poté zkontrolujte napětí, příkon a proudové zatížení celé instalace.
