Jak na zapojení jednotlivých světel v domácnosti

Potřebujete nebo chcete vyměnit světlo v domácnosti? A nevíte, zda to zvládnete sami, nebo raději pozvete elektrikáře? V tomto článku vám přinášíme základní informace o tom, jak si s tímto úkolem nejlépe poradit, abyste se mohli správně rozhodnout.

lustr

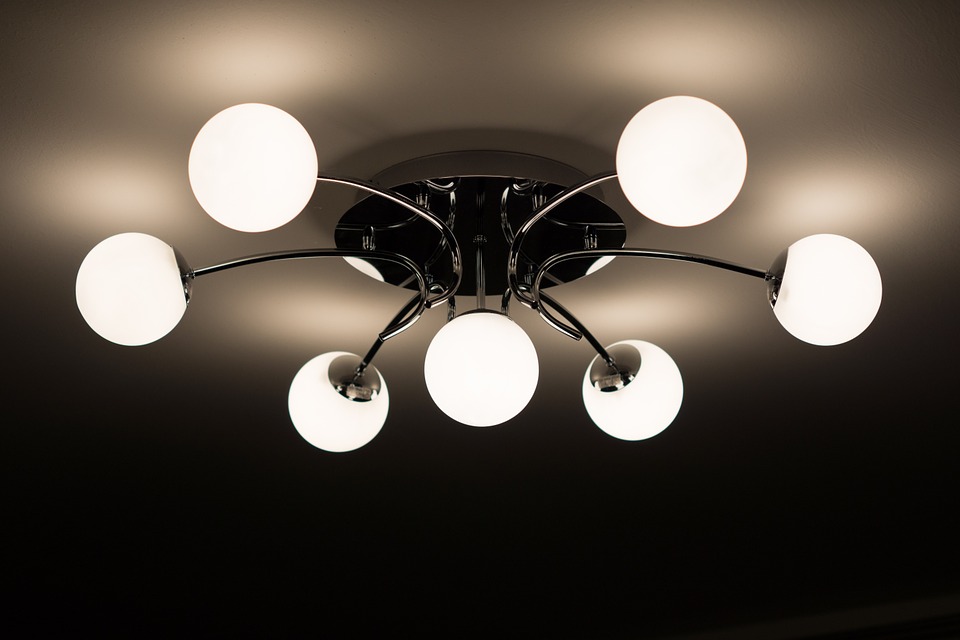

Obrázek: Nové osvětlení vytvoří jinou atmosféru

V první řadě myslete na bezpečnost

Při práci s elektrickým proudem musí být bezpečnost na prvním místě. Vlastně už při nákupu světla vybírejte takové, které je určeno do prostředí, kde ho potřebujete umístit. To znamená, že každé svítidlo má své místo použití (nástěnnou lampu do interiéru nemůžete použít jako venkovní LED světlo na fasádu a podobně).

Zapojování svítidel provádějte vždy při vypnutém elektrickém proudu. Před instalací svítidla vypněte pojistky. Pokud si nejste jistí, který spínač patří okruhu s lustrem, vypněte všechny pojistky najednou pomocí hlavního jističe. Manipulace s elektrickým proudem může být nebezpečná, s napětím 230V by měla manipulovat jen osoba k tomu pověřená, tedy s platnou vyhláškou č. 50/1978 Sb. Pokud si na odbornou práci s odhalenými elektrickými vodiči netroufáte, obraťte se raději na elektrikáře.

nářadí

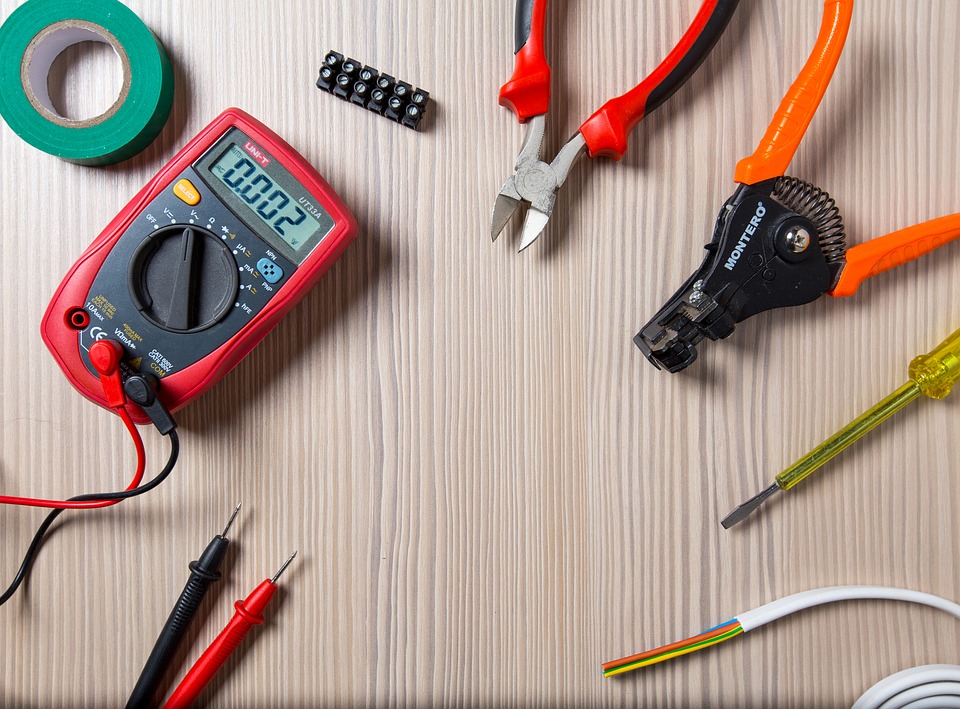

Obrázek: Nezapomeňte na správné nářadí

Barvy vodičů vás navedou

​​​Pokud jste se ujistili, že je elektřina bezpečně vypnutá, můžete se pustit do samotné instalace světla. Bude nutné propojit vodiče, které vedou ze zdi, s těmi, které jsou součástí svítidla.

Pokud se chystáte instalovat lustr či nástěnné LED svítidlo do novostavby či nového bytu, nebudete mít žádný velký problém. U nových elektrických rozvodů je situace přehlednější.

Podle stávajících norem se používá tzv. soustava TNS, kde se rozvod provádí pomocí tří vodičů, a podle těchto norem je stanovena i jejich barva. Najdete zde 3 barevně odlišené dráty – fázový v černé či hnědé barvě, nulový v modré barvě a kabel ochranný zemnící, který je žlutozelený.

U starších staveb často vedou ze zdi pouze dva dráty a mnohdy nemusí být ani barevné označení fáze a nuláku. Vodítkem mohou být tmavé barvy jako černá, hnědá nebo šedá, které představují fázi, tedy fázový vodič, kterým prochází elektrický proud, a modrý – nulový.

Doporučujeme radši nahodit pojistky a opatrně prověřit zkoušečkou, do kterého kabelu jde proud. Ten, který bude svítit, je kabel fázový. Nezapomeňte pak pojistky opět vypnout.

Spojování kabelů

Přívodové vodiče se spojují se svítidlem obyčejně izolační svorkou. Vodiče musí být vždy kryty touto izolační svorkou, aby nebylo možné se dotknout nekrytých vodivých částí. Pokud máte elektřinu bezpečně vypnutou, můžete se pustit do spojování.

Jakmile máte jasno v tom, který vodič je který, stačí jen zapojit kabely dle barev do svítidla. V těle svítidla najdete kabely ve stejných barvách, které propojte s kabely, které vedou ze zdi. A je to!

Jak zapojit nové světlo na staré elektrické rozvody

U starých elektrických rozvodů je velmi pravděpodobné, že budete mít pouze dva vodiče. Vaše nové svítidlo má ale vodiče tři. Co s tím? Zkoušečkou napětí zjistěte, který drát ve stropě je vodič fázový a který vodič nulový.

Svítidlo začněte připojovat při vypnutém elektrickém proudu. Vypněte tedy jistič pro toto svítidlo. Připojte fázový vodič svítidla k fázovému vodiči elektrického vedení ve stropě.

Následně k sobě připojte nulové vodiče svítidla a elektrického vedení. Zelenožlutý ochranný ze svítidla jen zaizoluje, aby nezkratoval dotykem s ostatními.

Není čokoláda jako čokoláda

Pokud vás teď napadlo, že už je čas na sladkou odměnu, tak ten ještě nepřišel, pokud je vaším úkolem zapojit nový lustr. „Čokoláda“ je totiž hovorový výraz pro lustrovou svorkovnici.

Jak tedy zapojit světlo s vodiči ve svorkovnici? Vodiče se propojují uvnitř pomocí mosazné trubičky se dvěma šroubky. Každý šroubek přitahuje svůj konec vodiče. To celé je vsazené do izolačního plastu. Jednotlivé svorky jsou spojeny úzkými můstky s otvorem pro upevňovací šroub. Využívají se pro připojení svítidel pro lepší tepelnou odolnost.

Na svorkovnici lustru nemusí být na první pohled jasné, kam vede jaký kabel, proto bývají jednotlivé konce označeny L a N. L značí fázový konec a N je nulový konec.

Pak už na tyto konce stačí připevnit správně barevné konce kabelů vedoucí ze stropu. Do otvoru L zapojte fázový (černý, hnědý), do konce N naopak nulový modrý kabel a zelenožlutý zapojte na kostru u vodivého svítidla, a pokud to není možné, pak jej nezapínejte nikam a zaizolujte ho. Kabely zajistěte šroubkem pomocí elektrikářského šroubováku.

Základní bezpečnostní pravidla pro správné zapojení svítidel

  1. Lustry (závěsná stropní LED svítidla) se umisťují vždy na hák nebo závěs, lustr nebo stropní a nástěnné svítidlo nesmí viset přímo na vodičích.
  2. Upevnění svítidla musí být vždy zajištěno tak, aby nedocházelo k pohybu svítidla a natažení nebo k překroucení elektrických vodičů.
  3. Svítidla nesmí být umístěna v blízkosti hořlavých materiálů.
  4. Svítidla ve vlhkých prostorách, kde hrozí kontakt svítidla s vodou, musí být umístěna tak, aby nedošlo k jejich naplnění vodou, a musí být opatřena bezpečnostním krytím.
  5. Přívodové vodiče se spojují se svítidlem obyčejně izolační svorkou. Vodiče musí být vždy kryty touto izolační svorkou, aby nebylo možné se dotknout nekrytých vodivých částí.



Jsou světlo, lustr nebo svítidla zapojené správně?

Podařilo se vám kabel správně propojit? Pak stačí už jen připevnit krytku lustru či upevnit svítidlo pomocí šroubů či háků ke stropu nebo ke stěně. Nahoďte pojistky, zkuste rozsvítit a uvidíte, jestli se vám to povedlo.

Instalace LED pásků

Pokud potřebujete LED světlo pod kuchyňskou linku, nebo za televizi v obývacím pokoji, mohou se vám hodit LED pásky, které si přizpůsobíte přesně tak, jak budete potřebovat. Jejich instalace je celkem jednoduchá.

Pásky mají viditelně označená místa, kde je lze podle potřeby rozstřihnout a zkrátit. Konektory slouží pro napájení, prodloužení, vytvoření ohybu nebo spojení LED pásků. LED pásky jsou většinou napájeny napětím 12 V a je potřeba napájecí zdroj. Do toho pásek zapojíme, zdroj (trafo) převede napětí ze sítě z 230 V na 12 V.
