Jak proměnit starou koupelnu v příjemnou a bezpečnou relaxační zónu

Domů > Blog o LED osvětlení > Návody > Jak na bezpečnou elektroinstalaci v koupelně

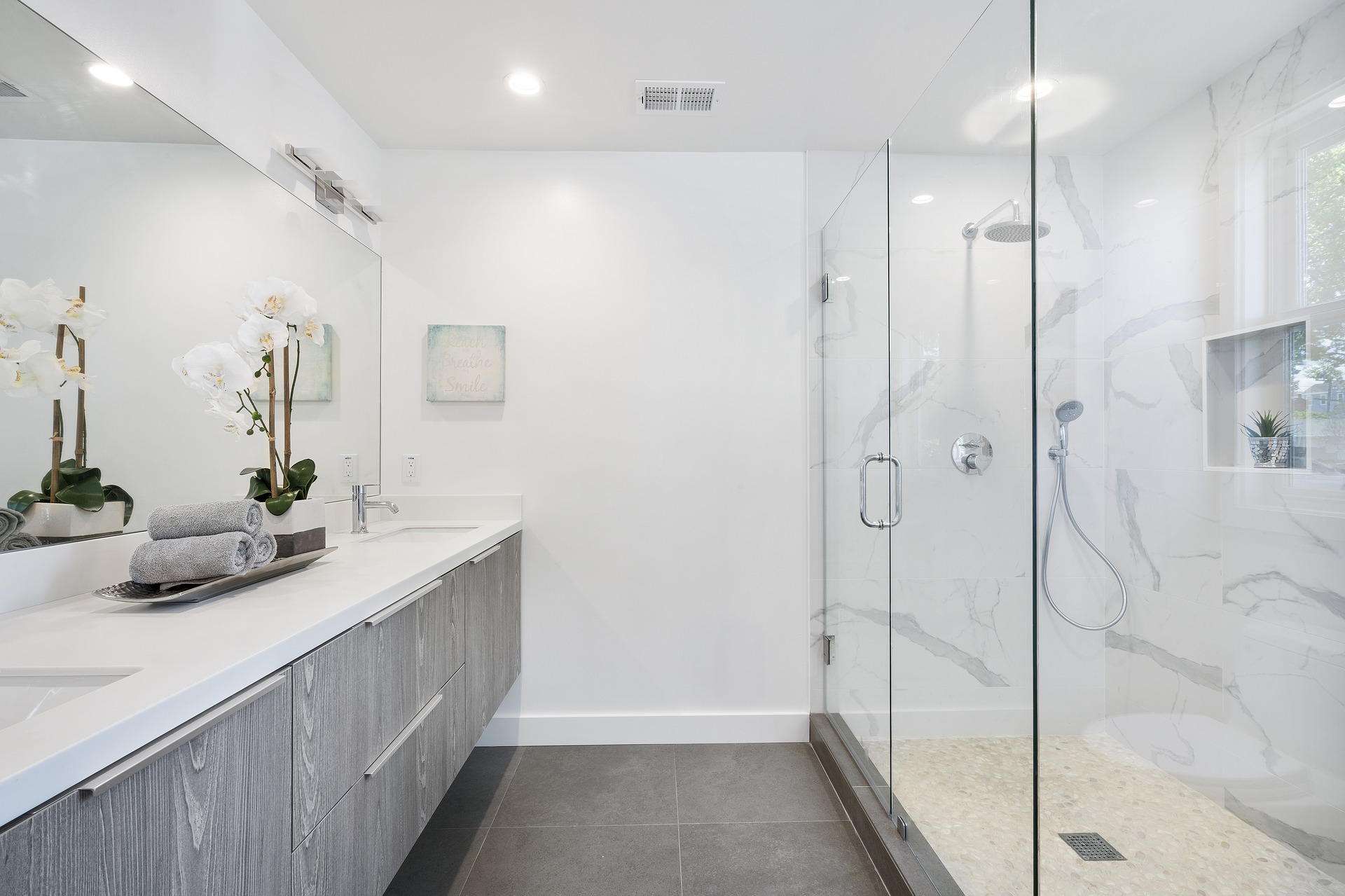

ledsolution-koupelna

Už se na vaši koupelnu nemůžete ani podívat? Vadí vám oprýskaná vana, plesnivý umakart, mokré zdi nebo to, že na sebe při ranní hygieně ani pořádně nevidíte? Nebo je to všechno dohromady a stará koupelna nevyhovuje dnešním nárokům? Pak je nejvyšší čas na rekonstrukci.

Jak se připravit na rekonstrukci koupelny

Koupelna je speciální místnost, jejíž rekonstrukci si musíme obzvlášť pečlivě promyslet. Nejdřív si rozepište, co chcete ve své koupelně vylepšit a předělat, kolik potřebujete a jste ochotni investovat peněz a zda se můžete bez této místnosti nějakou dobu obejít (poslat děti na několik dní k babičce, přespat u sousedů nebo v práci). Při budování či výměně elektroinstalace v koupelně je důležité ve zvýšené míře dbát na správné odborné provedení podle současných platných norem a užití všech potřebných ochranných pomůcek. Pro stavební úpravy, které zvládnete sami, si připravte nářadí a ochranné brýle, chrániče sluchu, ochranné a izolační rukavice.

Až budete mít rozmyšleno, tak rozvažte, kdo rekonstrukci vaší koupelny provede. Máte v podstatě tři možnosti:

stavební firma – má zkušenosti, zkoordinuje práci jednotlivých řemeslníků, aby práce probíhaly bez průtahů, podepíše s vámi smlouvu, poskytne záruku a v případě problémů můžete reklamovat.
Nebo si domluvíte samostatné řemeslníky, kterým budete k ruce
a třetí možnost je ta, že to celé zvládnete svépomocí.

Co rozhodně přenechat odborníkům

Pokud jste se rozhodli, že úpravy budete provádět sami, a tím ušetříte až polovinu částky, kterou byste zaplatili firmě, elektrorozvody svěřte určitě odborníkovi. Elektroinstalaci v bytě byste neměli budovat svépomocí. Vždy raději oslovte elektrikáře, díky čemuž získáte jistotu, že vám bude vše fungovat přesně tak, jak by mělo, a elektroinstalace v koupelně budou provedené s ohledem na platné normy a vaši absolutní bezpečnost.

ledsolutiion-elektrikar

Obrázek: Na elektroinstalaci si pozvěte odborníka

Koupelna, jedna z důležitých místností vašeho bydlení, je na předpisy spojené s elektroinstalací jednou z nejnáročnějších. Vyznačuje se zvýšenou vlhkostí, proto je důležité, aby samotnou elektroinstalaci prováděl elektrikář a ta na závěr prošla revizí.

V koupelně jsou přísnější pravidla pro instalaci elektrických zařízení a osvětlení - elektroinstalace se řídí tzv. sedmičkovou normou, podobně jako prostory s bazénem nebo saunou. Poslední úprava (ČSN 33 2000-7-701 ed. 2 z roku 2007) rozděluje čtyři zóny v koupelně (0, 1, 2 a 3) a veškeré umístění rozvodů, spotřebičů, spínačů a zásuvek v koupelně přesně definuje.

Zóny v koupelně

Zóna 0 se v koupelně nachází přímo v umyvadle, vaně či sprchovém koutě, tedy v místech, kde svítidlo přímo přichází do styku s vodou. Do těchto míst se běžně ani žádná svítidla neumisťují. Výjimkou jsou jen masážní vany a sprchové kouty. Pokud si do těchto míst přesto přejete umístit svítidlo, vyberte takové, které je odolné proti dočasnému ponoření do vody s označením minimálně IPX7. V této zóně se nesmějí nacházet žádné spínače ani zásuvky.
Zóna 1 je v nejbližším okolí vany či umyvadla. V těchto místech mohou být zařízení pouze na bezpečné malé napětí (střídavě do 12 V, stejnosměrně do 25 V). V této zóně je už povoleno instalovat některá elektrická zařízení (svítidla, ohřívače vody a jiné). Elektrické zařízení musí mít označení minimálně IPX4.
Zóna 2 se nachází ve vzdálenosti 60 cm od vany, zahrnuje tedy stěny i strop kolem zóny 1 až do výšky 3 m od podlahy a 60 cm v horizontální ose. Zde mohou být instalována svítidla, jednotky pro napájení holicích strojků, ventilátory, topidla, průtokové ohřívače, jednotky pro vířivé vany, elektrické vypínače a zásuvky na bezpečné malé napětí, přičemž jejich zdroj musí být mimo zóny 0 až 2. Svítidla v této zóně musejí splňovat krytí minimálně IPX4. Doporučujeme umístit pouze pevně instalovaná svítidla s napětím DC 12/24 V a napájecím zdrojem umístěným v zóně 3.
Zóna 3 neboli vnější zóna, která je ve vzdálenosti 2,4 m od vany či umyvadla a dál, je bezpečná a vhodná pro použití jakéhokoliv svítidla.

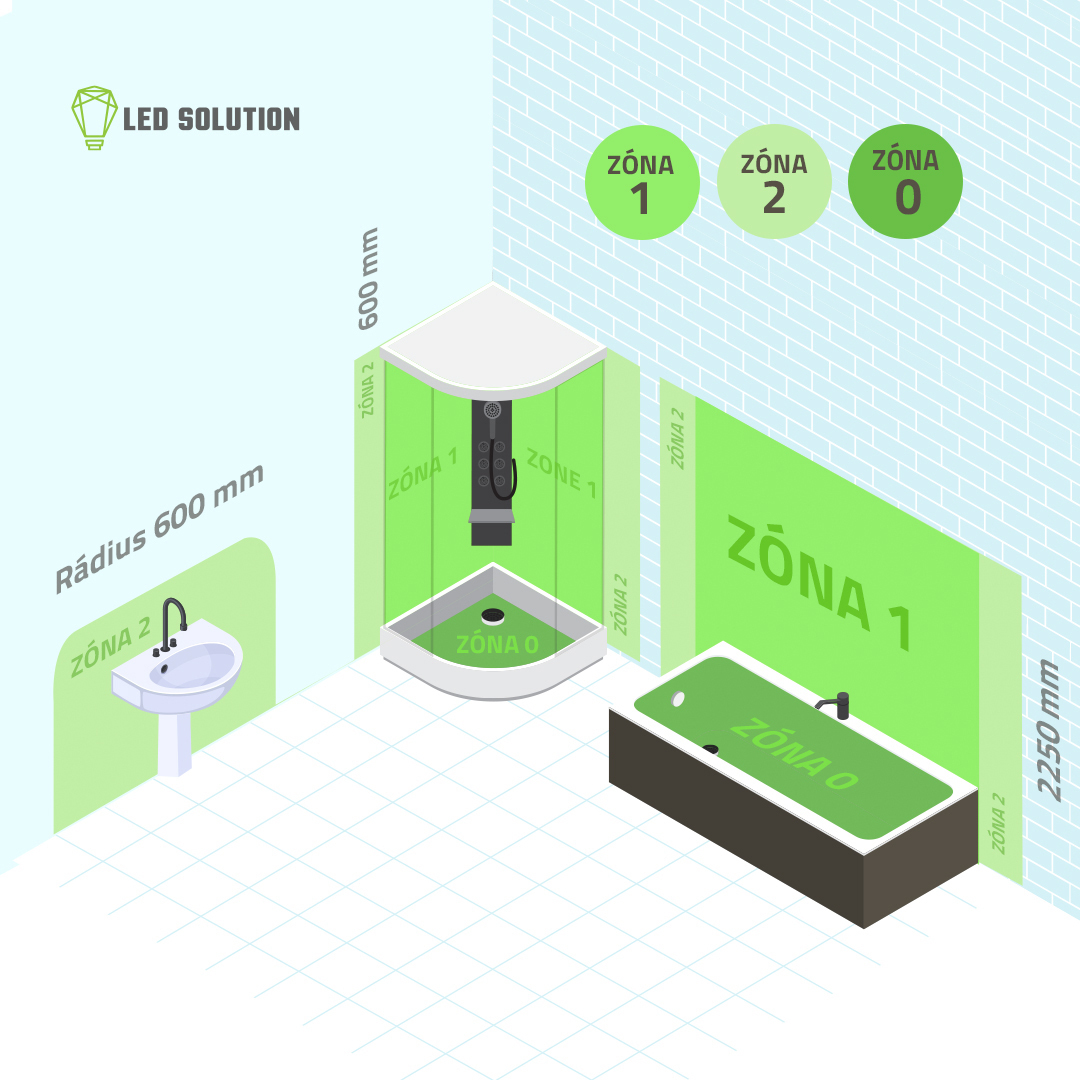

Obrázek: Bezpečnostní zóny v koupelně. Zdroj: Eshop Ledsolution.cz

Jaká světla do koupelny vybrat

Přímé světlo je v koupelně velmi důležité. Bez ohledu na velikost koupelny je vhodné použít aspoň dva zdroje osvětlení. Tato místnost bývá často bez oken, proto je vhodné sem umístit centrální osvětlení. Lze použít jedno výkonnější svítidlo nebo více LED bodových světel.

Dalším důležitým místem je osvětlení zrcadla, protože se před ním upravujete, musí být u něj dobrá viditelnost detailů. Dámy se u něj líčí, pánové holí, všichni si u něj čistí zuby, je potřeba před odchodem z domu dobře zkontrolovat, zda je vše na obličeji v pořádku. Není proto dobré výběr světla k zrcadlu podcenit. Ideální je zvolit osvětlení s mléčným krytem, které vás nebude oslňovat. V oblibě jsou také LED pásky, které skýtají mnoho možností, jak zrcadlo osvětlit.

Při výběru LED světel do koupelny jsou jiná měřítka než u ostatních místností. Na prvním místě musí být bezpečnost a kvalitní materiál, protože vlhkost a stříkající voda by mohla způsobit úraz, nebo by se světlo mohlo poškodit. Je proto třeba vybírat z takových světel, která mají krytí proti odstřikující vodě (označení IP).

Myslete na to, že je dobré mít světelné zdroje spínatelné odděleně, protože ne vždy budete potřebovat svítit všemi. Moderní LED zdroje, ať v podobě žárovek nebo pásků, dávají velké možnosti nasvícení koupelny na přání. Pokud si rádi užíváte příjemnou koupel ve vaně při svíčkách, určitě oceníte možnost stmívání nebo dokonce nastavení různých světelných scén. Chcete-li ovládat světla přímo z vany (i navzdory zákazu vypínačů v zóně 0 a 1), můžete to vyřešit bezdrátovým ovladačem.

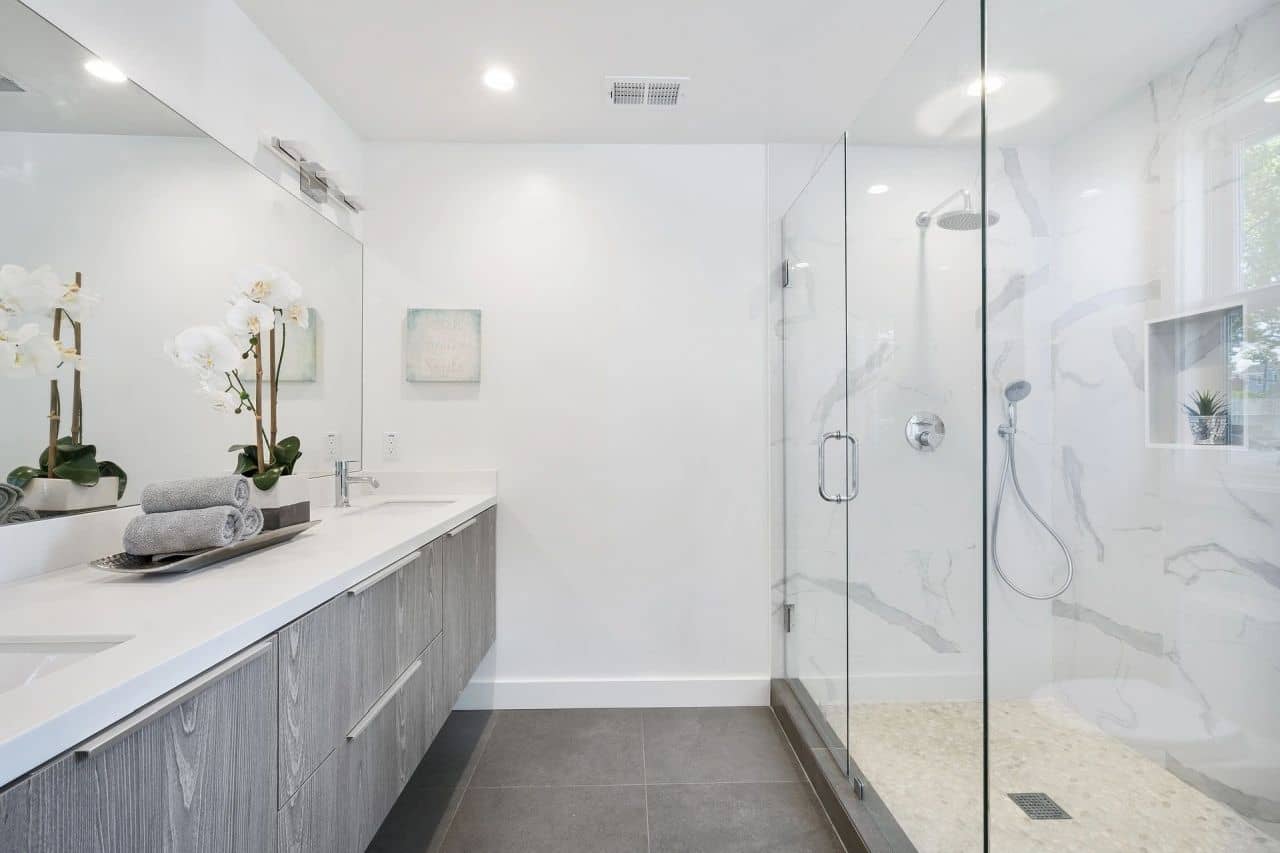

Obrázek: Krásná nová a bezpečná koupelna.

Jaké krytí IP zvolit v různých částech koupelny

IP kód je definován v normě IEC 529, převzaté jako EN 60529 a dále jako ČSN EN 60529, Stupeň ochrany krytem, jejímž předmětem jsou definice stupňů ochran krytem elektrických zařízení. Stupeň ochrany IP má za sebou napsaná dvě čísla, která jasně udávají, do které zóny v koupelně je svítidlo určeno. Rozeznáváme 4 zóny označené od 0 do 3. Úsek 0 tvoří vnitřní prostor vany či sprchy, prostor 1 se nachází bezprostředně nad vanou a patří sem svítidla nízkonapěťová, která pracují pod napětím 12V. Do části 2 patří svítidla označená IP44 a do nejvzdálenější zóny 3 svítidla s cedulkou IP21. V případě, že místo jedné z číslic je X, znamená to, že je elektrozařízení bez dané ochrany úplně.

Pro osvětlení místností, kde může dojít ke kontaktu s vodou, jako je kuchyně nebo koupelna, se nejčastěji používají svítidla s krytím IP44 a vyšším. Pozor ale, toto krytí není vhodné kdekoliv do koupelny, a ne všude potřebujete svítidla s takto vysokým krytím.

Zóna 0: Pokud chcete mít osvětlení ve sprchovém koutu nebo v bezprostřední blízkosti vany, vybírejte zařízení s označením minimálně IPX7. Elektrické rozvody jsou zde omezeny na ty, které jsou nezbytné pro napájení pevných elektrických zařízení umístěných v této zóně. Nesmí se instalovat žádné spínací přístroje nebo příslušenství.

Zóna 1: V této zóně už nějaké světlo určitě budete mít, elektrické zařízení musí mít označení minimálně IPX4. (Nad nejvyšší úrovní jakékoliv nesnímatelné sprchové hlavice může být použito IPX2). Tam, kde se mohou vyskytovat proudy vody určené k čištění, pak minimálně IPX5. Elektrické rozvody jsou omezeny na ty, které jsou nezbytné pro napájení pevných elektrických zařízení umístěných v zónách 0 a 1.

Zóna 2: Svítidla v této zóně musejí splňovat krytí minimálně IPX4. Doporučujeme umístit pouze pevně instalovaná svítidla s napětím DC 12/24 V a napájecím zdrojem umístěným v zóně 3. Za předpokladu, že voda nebude přímo stříkat na svítidlo, umisťují se sem svítidla s IP44 a více. Nesmí se zde instalovat žádné spínací zařízení, příslušenství zahrnující spínače nebo zásuvky s výjimkou spínačů a zásuvek obvodů SELV s tím, že zdroj bezpečného napětí musí být umístěn mimo zónu 0, 1 a 2.

Zóna 3: Tato oblast už není nebezpečná a můžete sem umístit svítidlo, které se vám líbí, tzn. stačí svítidlo s krytím IP21.

Ventilace a topení v koupelně

Kromě světel je v koupelně důležité taky topení a odvětrávání. Z možností topení do koupelny pro moderní domácnost zmíníme elektrické nebo kombinované topné žebříky (teplovodní + elektrické), topné tyče a skla.

Elektrický topný žebřík by měl mít samostatnou zásuvku, samostatné jištění a proudový chránič. Inteligentní spínání ve stanovenou dobu a pouze na určitý čas zařídíte s pomocí spínacích hodin, termostatem nebo chytrou instalací, kterou můžete ovládat na dálku mobilem.

Koupelna je místo, kde se hromadí pára a vlhkost, je proto téměř nezbytné mít v místnosti umístěný také ventilátor. Vyberte ten správný, protože musí splňovat požadovaný stupeň krytí IP podle zóny, ve které ho budete mít nainstalovaný (např. IP44 pro zónu 1).

Zásuvky a vypínače v koupelně

Koupelna je prostor, kde je vše okolo elektroinstalace stanovené samostatnou normou. Pokud jde o vypínače a zásuvky 230 V, až na výjimky nesmí v zónách být žádná elektroinstalace a mimo zóny může být prakticky cokoliv. Vyšší krytí zásuvek a vypínačů (např. IP44) není v koupelnách povinností, ale určitě není na škodu. Vše nad rámec stanovený normou je povoleno.

Zásuvky v koupelně mohou být instalovány pouze mimo umývací prostor, aby byla dodržena bezpečná vzdálenost zásuvky od vody. Umisťují se do výše 1,2 metru nad podlahou, alespoň 20 centimetrů od hranice tohoto prostoru a ve větší výšce než 1,2 metru těsně u jeho hranice.
