Technologie se stále rozvíjí. A platí to i v případě LED osvětlení. Na trhu jsou dnes různé druhy LED diod, které se liší především účinností a dalšími parametry ovlivňujícími kvalitu světla. Jaké jsou výhody a nevýhody jednotlivých typů LED diod? Které se dnes nejčastěji používají při osvětlení domácností?

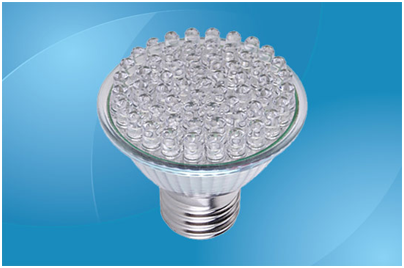

LED diody DIP (Duel In-Line Package)

Klasické LED diody založené na nejstarší technologii poznáte bezpečně podle kloboučkového designu a dvou nožiček, které jsou připájené na desku. Dnes už patří do technologického pravěku a téměř se nevyrábí. Stály ale u zrodu LED osvětlení tak, jak ho známe dnes. Svítivost DIP diod je velmi nízká (asi 70lm/W), stejně jako jejich životnost (zhruba kolem 20 tisíc hodin). Výhodou je cenová dostupnost.

LED diody SMD

SMD LED diody, které se pájí přímo na desku plošných spojů, se dnes používají ve velké většině LED žárovek. K jejich hlavním přednostem patří dlouhá životnost (až 100 tisíc hodin), pružnost, malá velikost a vysoká účinnost (svítivost až 120lm/W). SMD LED diody dnes nahrazují čipy HighPower, které jsou využívané především v bodových světlech.

SMD LED diody jsou k dispozici v několika variantách

• SMD 2835 – účinnost těchto LED diod je 110lm/W, rozměry jsou 2,8x3,5mm.
• SMD 5630 – tyto LED diody mají větší rozměry (5,6x3,0mm), ale vyznačují se také vyšší svítivostí a rozptylem světla 120°.
• SMD 5050 – rozměry čtvercových LED diod jsou 5x5mm, stejně jako varianta 5630 mají rozptyl světla 120°.
• SMD 3528 – tato LED dioda o rozměrech 3,5x2,8mm má příkon 0,08 W.
• SMD 3014 – má nižší výkon než model 5630, ale zachovává stejný rozptyl světla 120°.

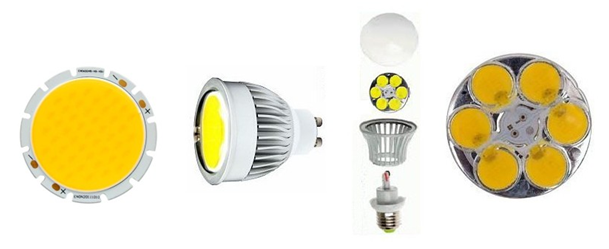

LED diody MCOB a MCCOB (MultipleChips on Board)

Tyto LED diody jsou vybavené více čipy a připájené na měděné desce. Používají se u svítidel, kde není možné integrovat větší počet SMD LED diod – typicky jde například o bodovky. MCOB a MCCOB čipy dosahují svítivosti až 120lm/W a životnost je až 100 tisíc hodin.

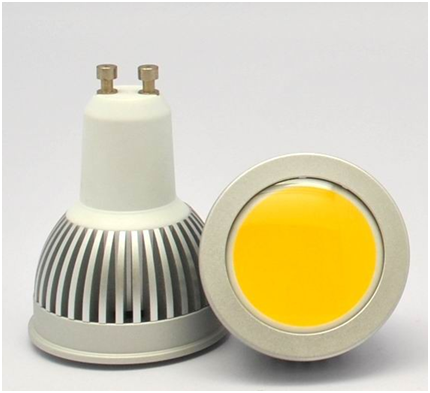

LED Diody COB (Chip on Board)

LED čipy jsou v tomto případě usazené na plošném spoji a pokryté vrstvou luminoforu, což zvyšuje jejich světelný výkon. COB technologie patří v případě LED osvětlení k těm novějším a používá se zejména u LED reflektorů. Pro svícení v domácnostech není z důvodů chlazení vhodná. Maximální svítivost COB LED diod je kolem 110 lm/W.



FAQ - Nejčastější dotazy

Co je COB LED dioda a čím se liší od SMD?
COB znamená Chip on Board, tedy více čipů umístěných těsně vedle sebe na jedné desce, takže světlo vychází jako souvislá plocha bez viditelných bodů. SMD dioda je oproti tomu jeden samostatný čip v pouzdře a při pohledu na pásek jsou jednotlivé body vidět. Maximální svítivost COB je kolem 110 lm/W, tedy srovnatelná s SMD, rozdíl je v charakteru světla.

Jaký je rozdíl mezi SMD 2835, 3528 a 5050?
Čísla v označení jsou rozměry čipu v desetinách milimetru. SMD 2835 měří 2,8×3,5 mm a dosahuje účinnosti 110 lm/W, SMD 3528 má rozměry 3,5×2,8 mm a příkon jen 0,08 W, SMD 5050 je čtvercová o rozměru 5×5 mm s rozptylem světla 120°. Vyšší číslo neznamená automaticky víc světla, důležitá je kombinace rozměru, příkonu a účinnosti.

Které LED diody svítí nejúčinněji?
Nejvyšší účinnosti dosahují SMD a MCOB diody, a to až 120 lm/W. Starší DIP diody se dostanou jen asi na 70 lm/W. COB diody se pohybují kolem 110 lm/W a jejich výhodou je rovnoměrné světlo bez bodů.

Jak dlouho vydrží jednotlivé typy LED diod?
SMD a MCOB diody mají udávanou životnost až 100 tisíc hodin, zatímco starší DIP diody zhruba 20 tisíc hodin. Tyhle hodnoty ale platí při dostatečném chlazení, bez odvodu tepla životnost výrazně klesá. Právě proto výkonnější pásky patří do hliníkového profilu.

Podle čeho vybrat typ diody pro konkrétní použití?
Pro souvislou světelnou linku bez viditelných bodů, například pod kuchyňskou linkou nebo v profilu za zrcadlem, zvolte COB. Pro běžné podsvícení a dekorativní osvětlení stačí SMD 2835 nebo 3528. SMD 5050 se používá u barevných pásků, protože se do jednoho pouzdra vejdou tři čipy.
