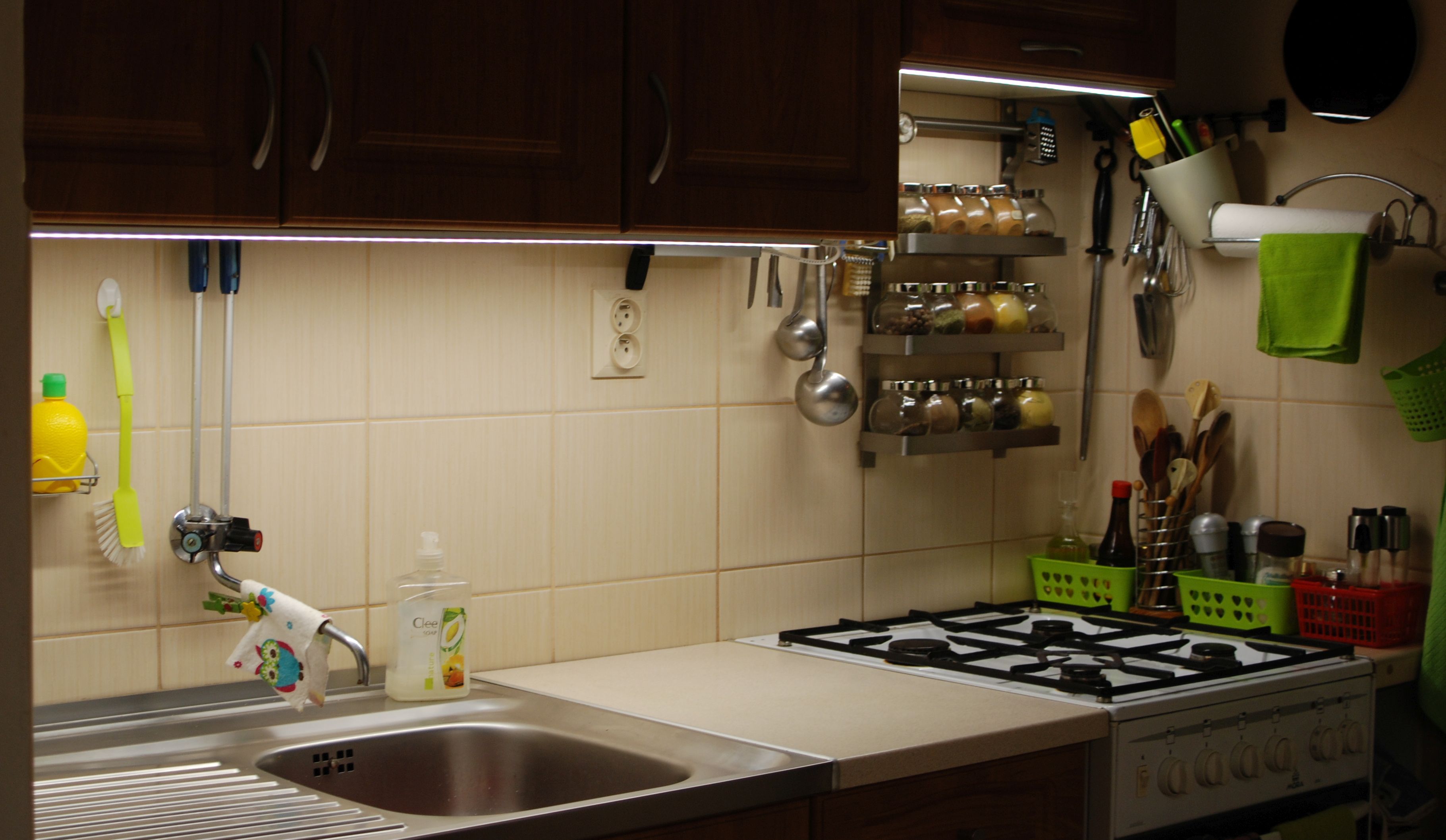

LED pásek pod kuchyňskou linku

Domů > Blog o LED osvětlení > Návody > LED pásek pod kuchyňskou linku

Výběr komponent pro sestavení

Nejprve se zamyslete nad všemi jednotlivými komponenty, které budou k sestavení svítidla potřeba. Nezapomeňte na maličkosti jako jsou kabely, svorkovnice nebo konektory potřebné k zapojení. Jednoduché schéma, které si doma nakreslíte na papír Vám zabere pár vteřin, ale může ušetřit spoustu času a starostí při montáži.

Společnost LED Solution nenese žádnou zodpovědnost za zapojení a instalaci, zodpovědnost doporučujeme svěřit autorizované osobě.

Příslušenství k profilům

Hliníkový profil slouží k chlazení LED pásků a také jako designový prvek. K profilu doporučujeme zakoupit také kryt neboli difuzor. Ten zabrání vniknutí prachu a nízké vlhkosti. Difuzor si zvolíte přímo v produktové kartě konkrétního profilu spolu s délkou profilu. Čirý difuzor propustí více světla, matný (opálový) zase světlo lépe rozptýlí a méně oslňuje. Zhruba 10% světla se v něm však ztratí.

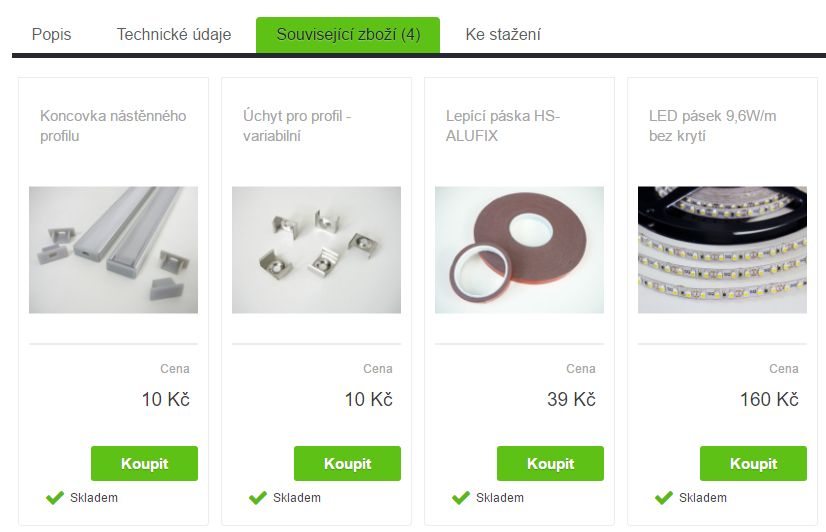

Důležitým doplňkem jsou také koncovky profilu. Možná využijete také úchyty. U každého profilu jsou k nalezení v záložce: Související zboží.

Konektory, kabely a svorkovnice

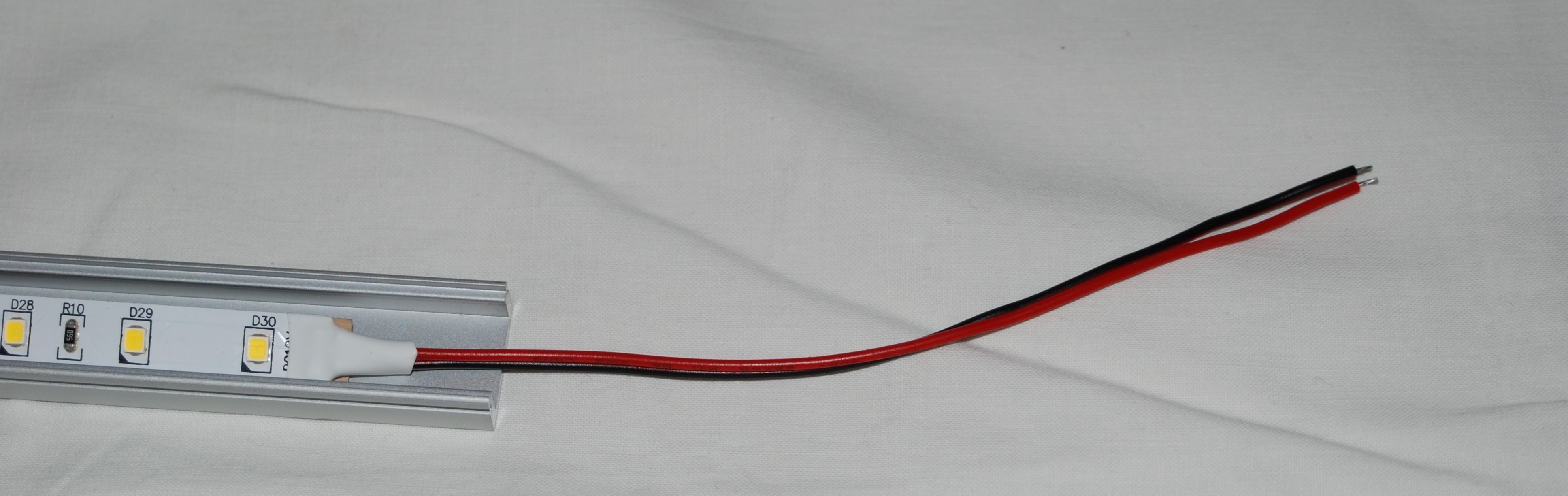

LED pásek nemusí mít vyvedené kabely. Pokud jsou u LED pásku (záleží z jaké části role je odebrán) jsou dlouhé cca 10cm. Je však možné, že chcete zvolit jiný způsob zapojení. Pásek také bude dle typu potřeba propojit se zdrojem. Tyto komponenty naleznete zde.

Vypínače a ovladače

Je možné, že budete chtít pásek vypínat samostatným ovladačem nebo měnit intenzitu svitu. K tomu je potřeba zakoupit ovladač. Kompletní nabídku naleznete zde.

Výběr LED pásku, napájecího zdroje a hliníkového profilu

LED pásek

Nejčastěji se pásky upevňují do lišty pod policemi nad kuchyňskou linkou. Ideální výkon pásku je 12W na jeden metr. Pásek bude v profilu s difuzorem, proto pásek nemusí mít krytí a nemusí být zalitý v silikonu. Ideální je tedy tento pásek s bílým světlem: led pásek bez krytí

Napájecí zdroj (trafo)

Výběr zdroje se odvíjí od Vašich požadavků. Výkon zdroje zvolíme jednoduše. Vynásobíme délku LED pásku s jeho výkonem. Poté přičteme 20% rezervu. Výkon zdroje vybereme, aby byl nejbližší vypočtenému číslu. Například pro 2 metry pásku 12W vypočteme výkon trafa následovně: 2x12 = 24. Nyní přičteme 20% rezervu: 24 x1,2 = 28,8. Vybereme tedy výkon trafa nejbližší avšak ne nižší než 28,8W. Kompletní nabídku napájecích zdrojů naleznete zde.

Hliníkový profil

Profil vyberte dle způsobu instalace. Pokud chcete profil zapustit přímo pod skříňku do vyfrézované drážky, zvolte tento profil: Profil pro led pásky vestavný

Chcete-li profil pouze připevnit na skříňku, vyberte z naší nabídky nástěnných profilů, vhodný není pouze profil mikro. Kompletní nabídku naleznete zde: Nástěnné profily pro led pásky

Pokud chcete profil usadit do rohu, vybírejte z nabídky zde: Rohové profily pro led pásky

Zapojení a instalace

Jednotlivé komponenty máme vybrány a nyní přistoupíme k samotné instalaci LED pásku pod kuchyňskou linku.

Zapojení LED pásku

LED pásek Vám zašleme v jednom kuse (maximálně 5 metrů v roli). Součástí LED pásku nemusí být připojovací kabel. Doporučujeme ho přikoupit k led pásku.

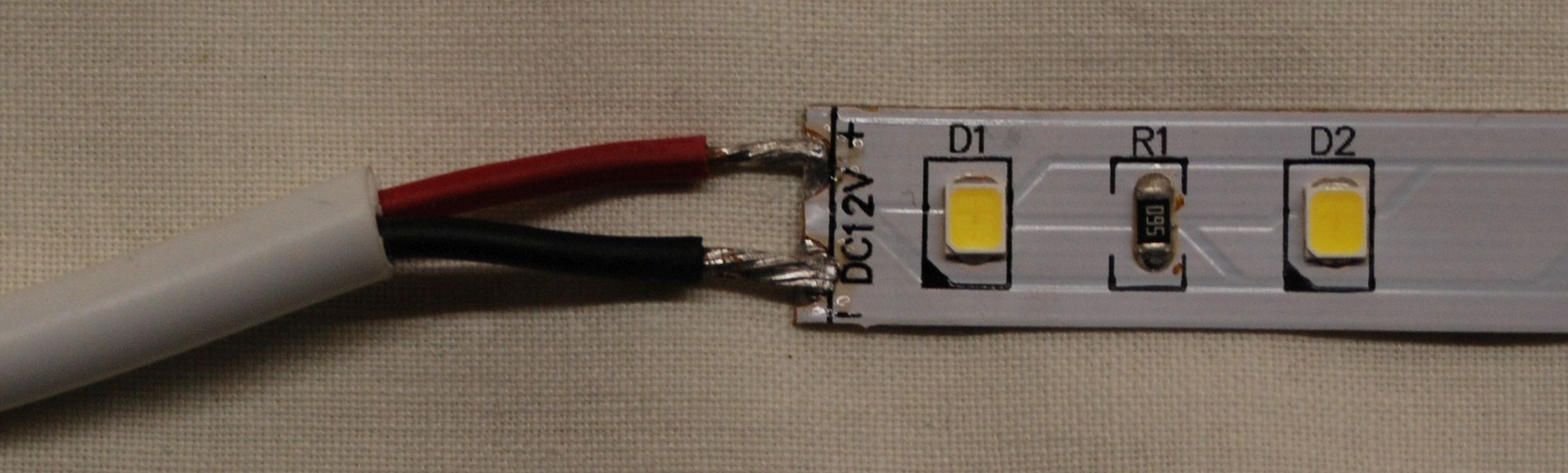

Na LED pásek je však také možné pájet. Slouží k tomu vyznačená místa s označením + a -.

Pásek nyní propojíme s napájecím zdrojem, například pomocí svorkovnice. Pokud budeme chtít pásek stmívat, ovladač zapojíme mezi LED pásek a zdroj. Napájecí zdroj poté zapojíme do sítě.

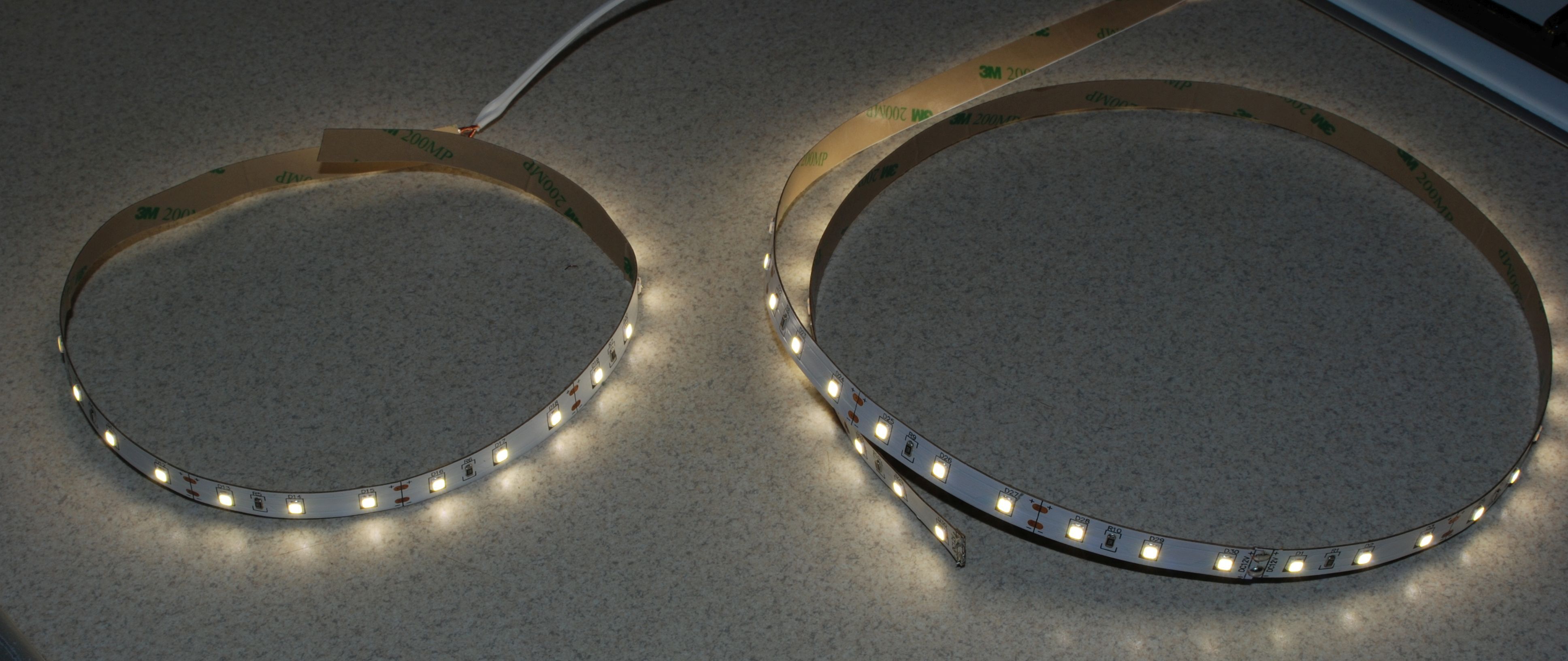

Po zapojení doporučujeme překontrolovat pevnost všech spojů a soustavu otestovat.

LED pásek lze rozdělit na více kusů. Pomocí kabelu lze například vynechat místo na digestoř.

Připevnění hliníkového profilu Je několik způsobů jak hliníkový profil připevnit.

Pokud se jedná o vestavný profil, stačí ho pouze vlepit do připravené drážky.

Ostatní profily je možné uchytit několika způsoby.

1) Profil nalepíme k podkladu pomocí oboustranné pásky nebo kvalitního lepidla

2) Použijeme úchyty vhodné pro konkrétní profil, které přivrtáme k podkladu a profil do nich poté nacvakneme, úchyty nalezneme v kartě Související zboží viz. výše

>

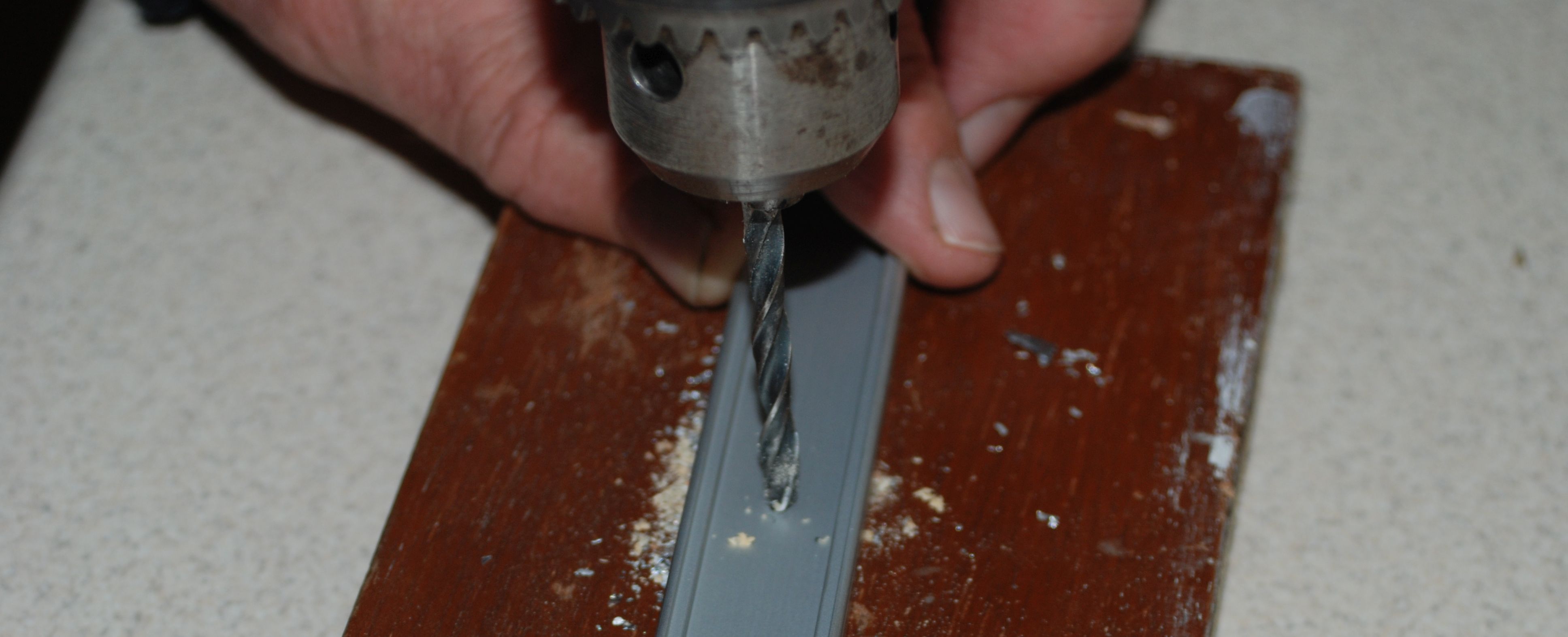

3) Do profilu vyvrtáme otvory a profil pomocí vrutů přímo uchytíme

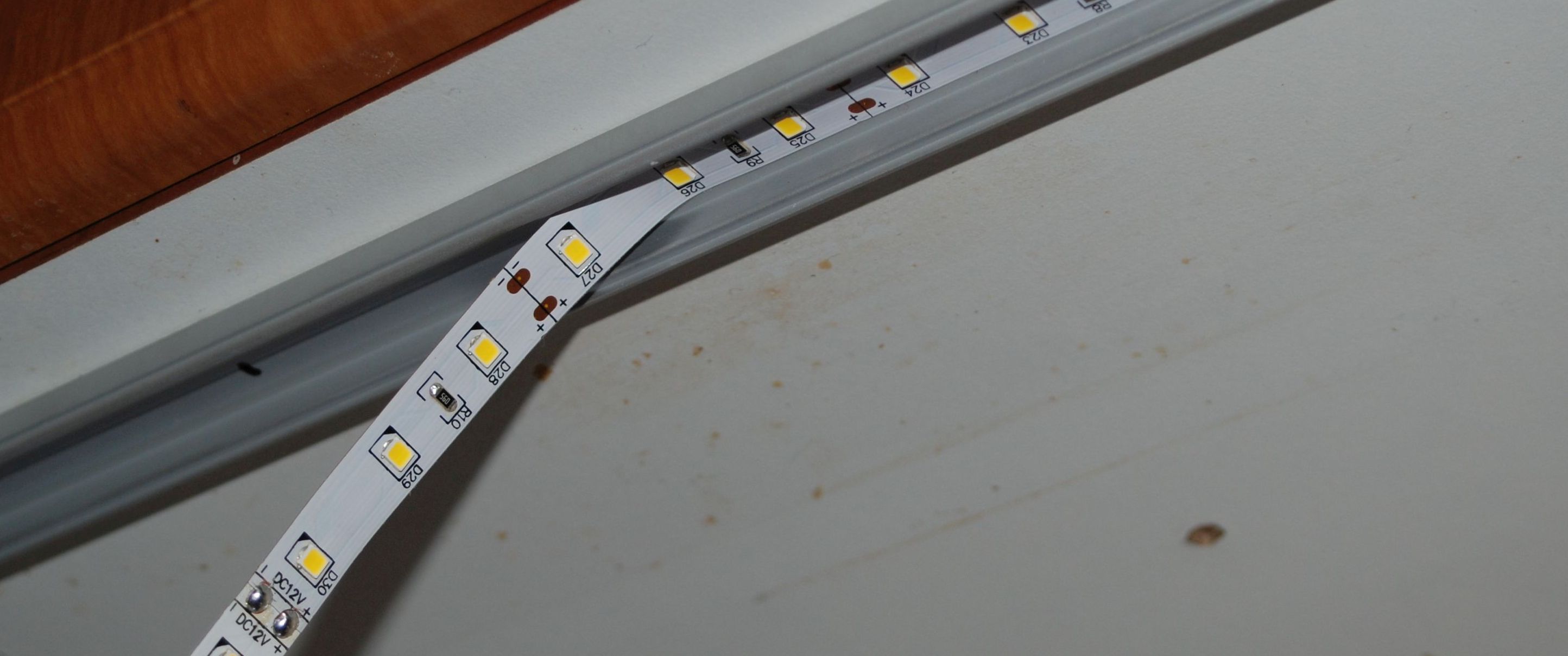

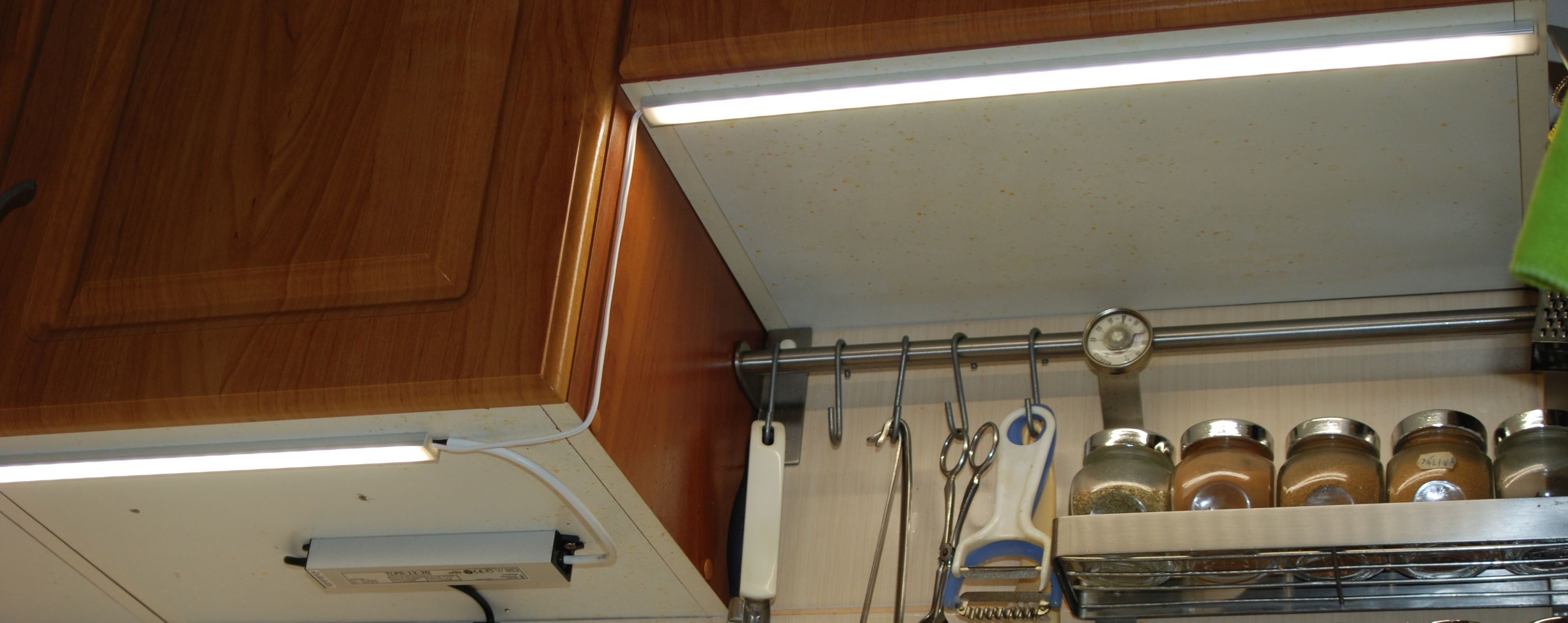

Pokud máte profil upevněný a soustavu zapojenou a otestovanou, je čas upevnit zdroj. Jestliže chcete zdroj upevnit k hořlavému podkladu, je třeba aby na něm byla značka s písmenem F v obráceném trojúhelníku. Zdroj umístíme na zvolené místo a pásek nalepíme do profilu.

Nyní stačí zacvaknout difuzor, nasadit koncovky a soustava je připravena.
