Jak zapojit LED pásek?

Domů > Blog o LED osvětlení > Návody > Jak zapojit LED pásek?

Chcete se vrhnout na instalaci LED pásku, ale nevíte, jak na to? Seznamte se s naším průvodcem, který vás krok za krokem provede celým procesem od zkrácení, zapojení až ovládání LED pásků. V článku vás seznámíme nejen s tím, jaké nástroje a komponenty budete potřebovat, ale také jak správně zvolit a zapojit všechny části pro dokonalý výsledek.

Bezpečná instalace LED pásků

S námi zvládnete instalaci LED pásků jako profík, je však důležité držet se několika zásad, přeci jenom manipulujete s elektrickým proudem. Hned v úvodu je dobré si říct, že s napětím 230 V, které máme v síti, může pracovat pouze odborně způsobilá osoba s platnou vyhláškou.

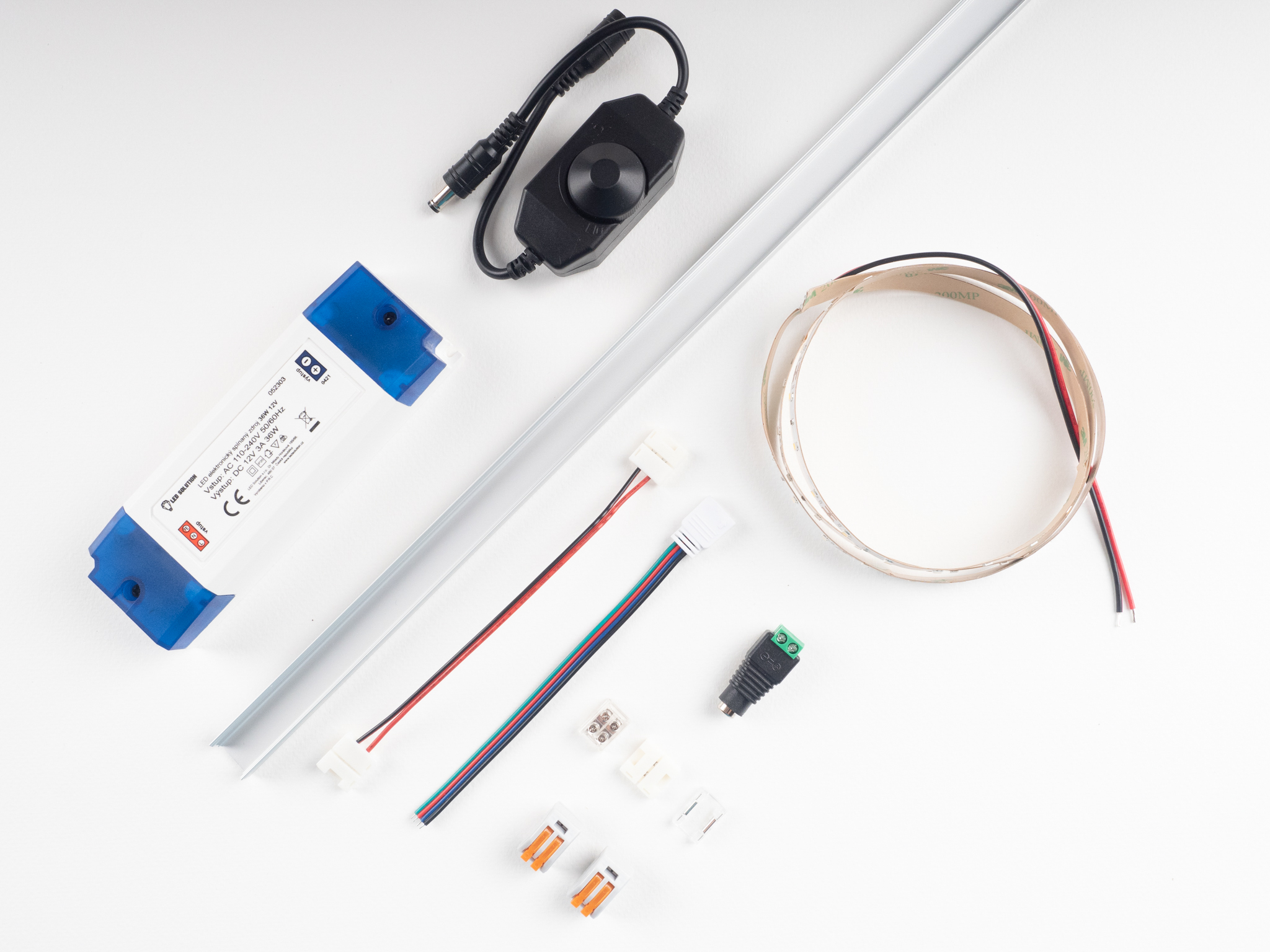

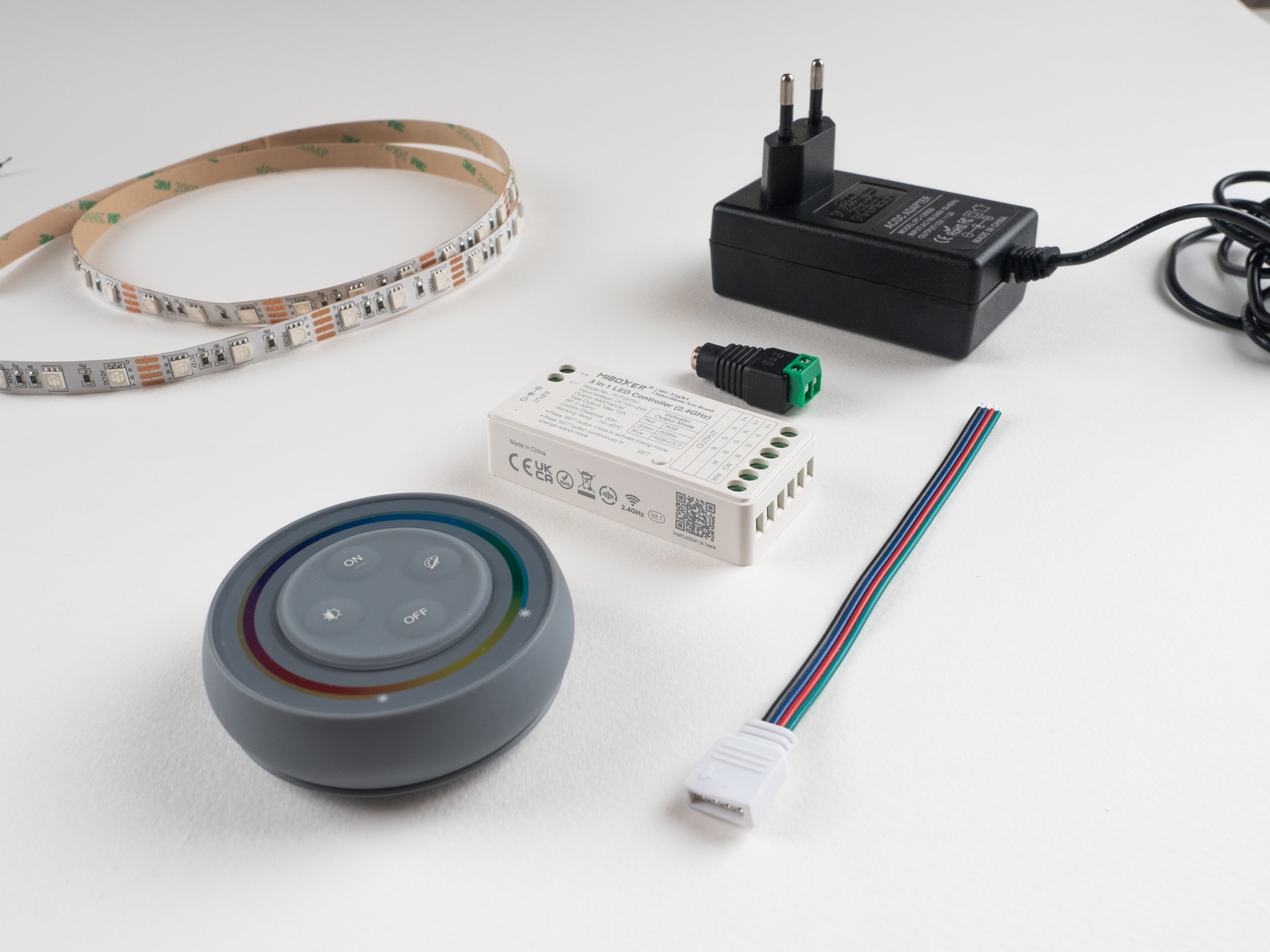

Obrázek: Co budete potřebovat k zapojení LED pásku? Zdroj: LedSolution.cz

Proto nedoporučujeme laikům s tímto napětím jakkoliv manipulovat, - může to být nebezpečné pro vás i váš majetek. LED pásky jako takové nejčastěji napájí 12-24 V, což je napětí bezpečné, a zde se můžeme vrhnout do práce.

Co potřebujete k instalaci LED pásku?

Než začnete, pořádně si promyslete, k čemu bude LED pásek sloužit. Je třeba, aby svítil málo, nebo hodně? Má být bílý, nebo barevný? Je potřeba ho stmívat? Bude pásek instalovaný v jednom kuse, nebo do více sekcí? Má být voděodolný?

Pokud si s tím sami nevíte rady, přečtěte si náš článek Jak vybrat LED pásek nebo nás kontaktujte. Naši odborníci vám s výběrem pásku i vhodných komponent rád poradí.

Zde vám doporučujeme několik základních součástek, které byste neměli v žádném případě opomenout:

  • napájecí zdroj - převádí napětí z 230V na 12/24 V
  • hliníkový profil s difuzorem a koncovkami - slouží jako designový i funkční prvek
  • konektory - pokud nebudete pásek pájet, konektory vám pomohou jej spojit, napájet apod.
  • kabel - mohl by se hodit, pokud bude pásek dál od zdroje nebo pásky budete propojovat mezi sebou
  • stmívač - pokud budete chtít pásek ovládat, budete potřebovat další komponenty



Obrázek: Mějte všechny základní součástky připravené. Zdroj: LedSolution.cz

V případě, že jste se rozhodli jako správný český kutil pásek instalovat sami, ujistěte se, že k tomu máte vhodné vybavení.

Níže najdete seznam základního nářadí, které bude potřebovat:

    • nůžky - hodí se pro krácení LED pásků
    • elektrikářský šroubovák - ideálně i se „zkoušečkou“, hodí se v některých případech
    • mikropájka - pájení je nejlepší způsob jak spojovat a napájet pásky, pokud ale neumíte s pájkou manipulovat, můžete použít vhodné konektory

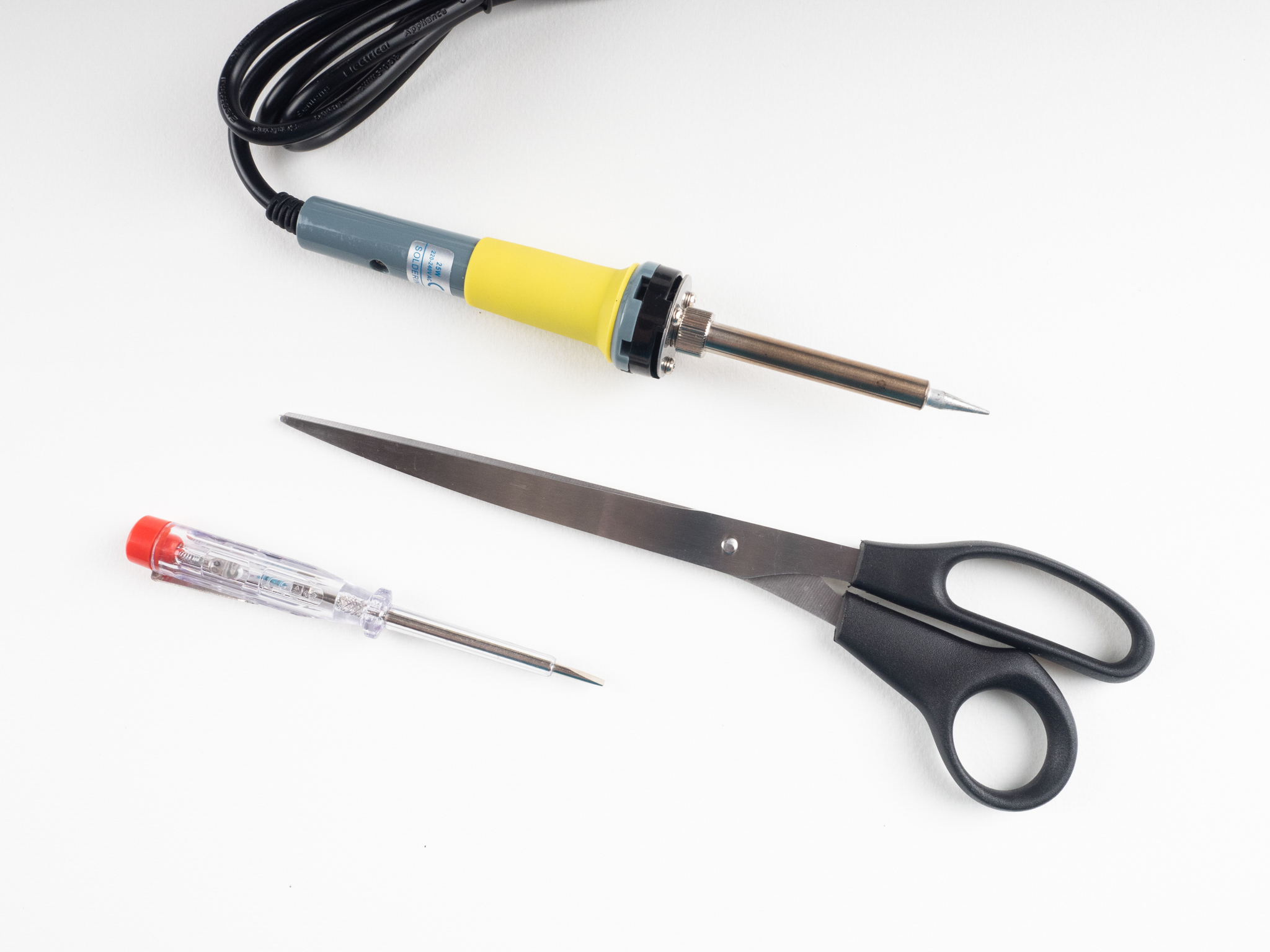

Obrázek: Nezapomeňte si přichystat také nářadí. Zdroj: LedSolution.cz

Příprava před zahájením instalace LED pásku

Než se vrhnete do instalace LED pásku, vybalte si jednotlivé komponenty a srovnejte si je „nanečisto“ vedle sebe tak, jak je budete zapojovat.

V hlavě si představte celý proces instalace, aby vás v jejím průběhu už nic nezaskočilo. Pokud to situace dovolí, vyzkoušejte si pásek zapojit ještě před instalací samotnou, abyste si odzkoušeli kompatibilitu a funkčnost všech komponent.

Obzvláště pozor si dejte na napětí a polaritu. Jakmile zapojíte + na - nebo 12V na 24V zdroj, LED pásek vám jednoduše nebude svítit a co víc, některé komponenty můžete dokonce poškodit. Pečlivě si také projděte místo instalace, aby vás nic nepřekvapilo.

TIP: Pokud zapojujete LED pásek poprvé nebo realizujete složitější instalaci, doporučujeme nakreslit si schéma na papír a ideálně ho projít s někým zkušenějším. Neváhejte nás v tomto případě kontaktovat, rádi pomůžeme.

Konektory pro LED pásky

Může se stát, že jste LED pásek špatně zkrátili a z tohoto nebo jiného důvodu ho potřebujete opět spojit. Pokud nevlastníte mikropájku, jsou zde i jiné možnosti, jak pásky spojit.

Výběrem vhodného konektoru pásek jednoduše spojíte, ale můžete ho také napájet, prodloužit nebo ohnout. Konektory jsou různé dle typu LED pásku. Jiný konektor je pro jednobarevný, jiný pro barevný (RGB) nebo CCT LED pásek. Konektor je důležité vybrat také dle šířky LED pásku. U jednobarevných pásků je to nejčastěji 8 mm, nebo 10 mm.

Konektory pro spojení pásku

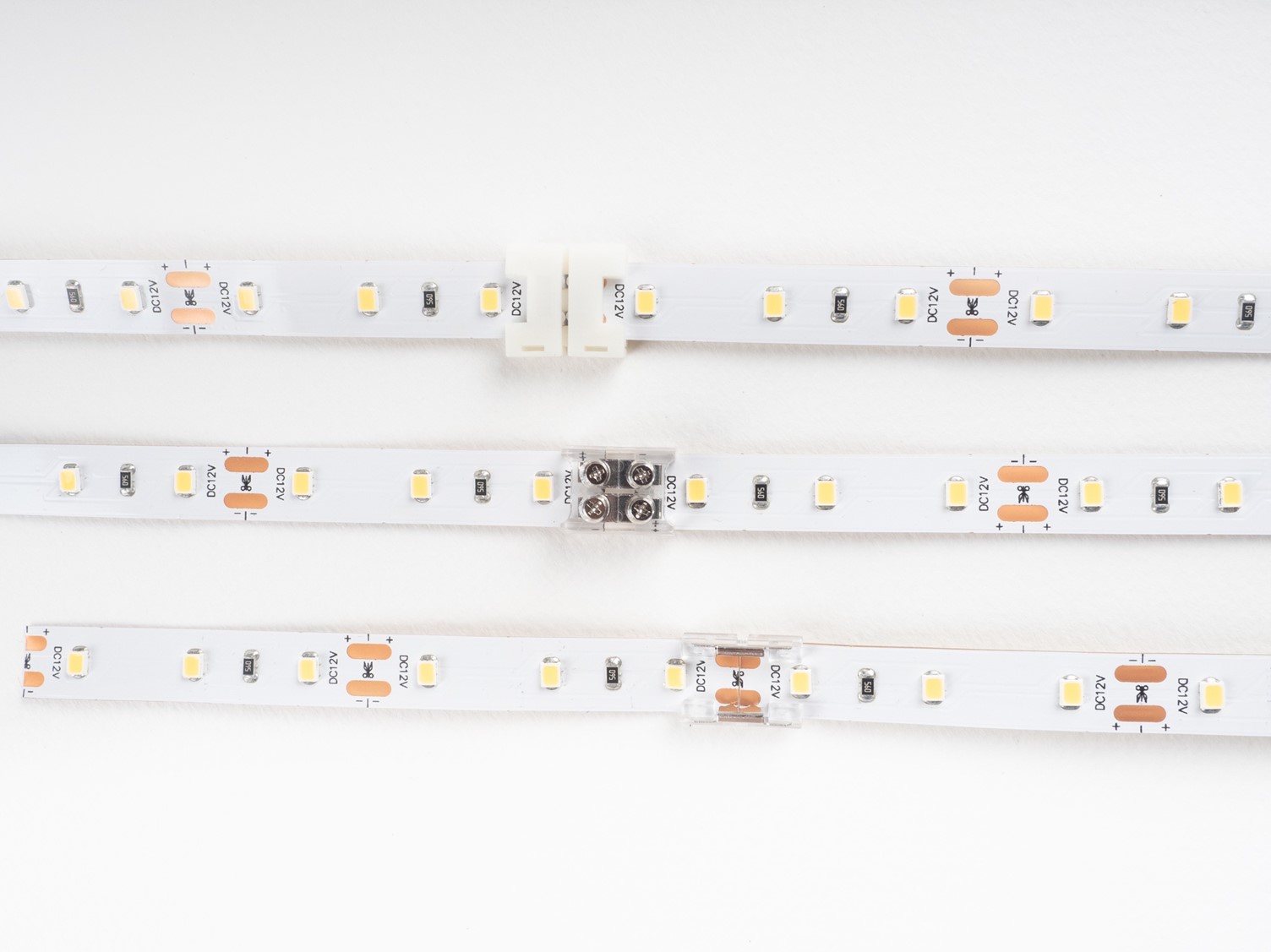

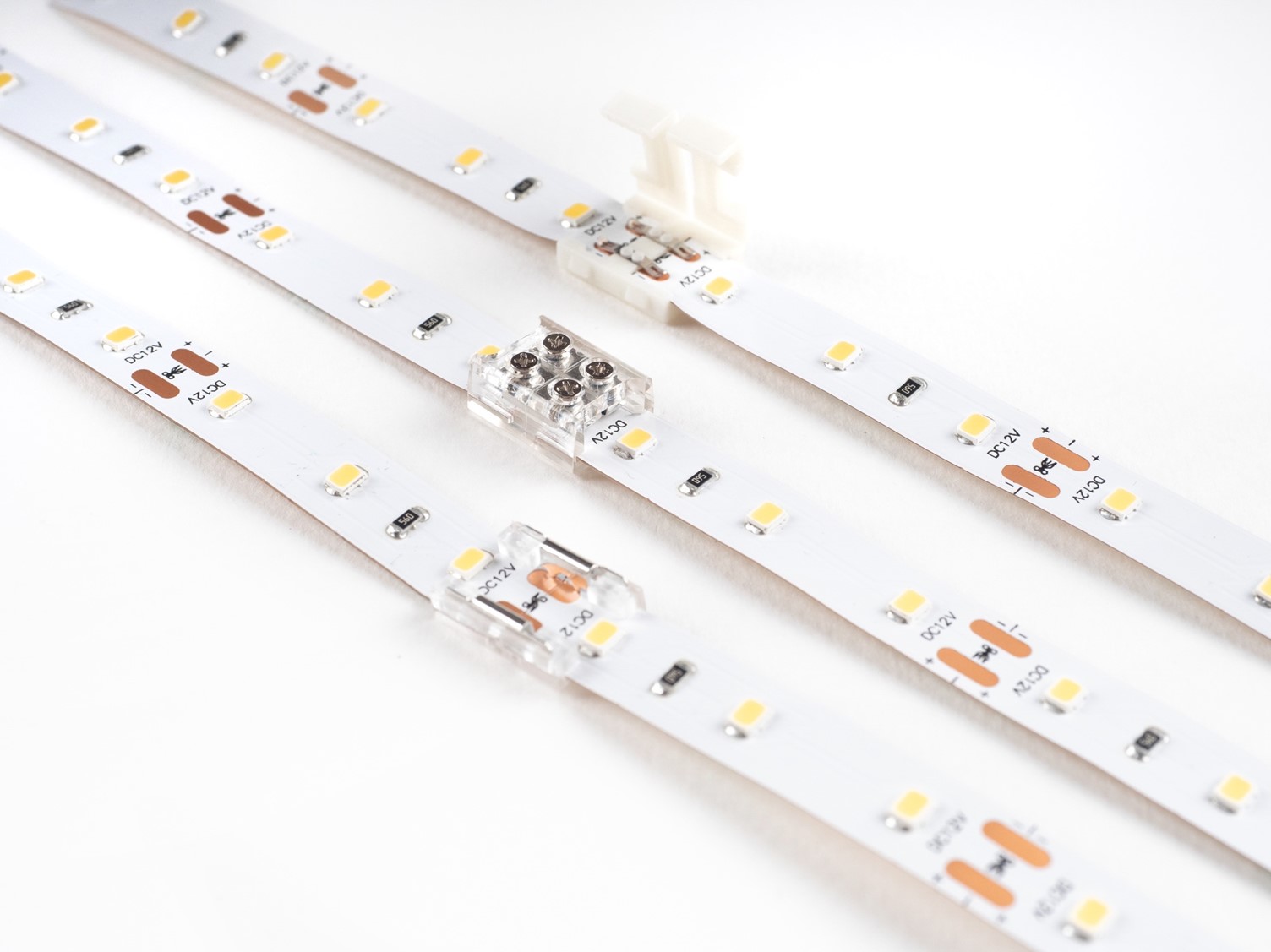

Obrázek: Konektory pro LED pásky. Zdroj: LedSolution.cz

Obrázek: Konektory pro LED pásky. Zdroj: LedSolution.cz

Napájecí konektory s kabelem

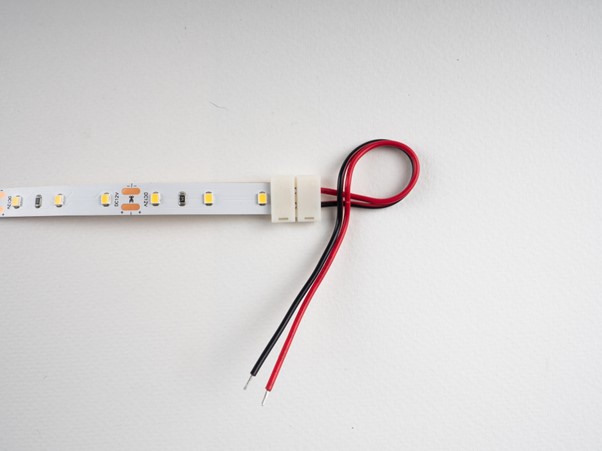

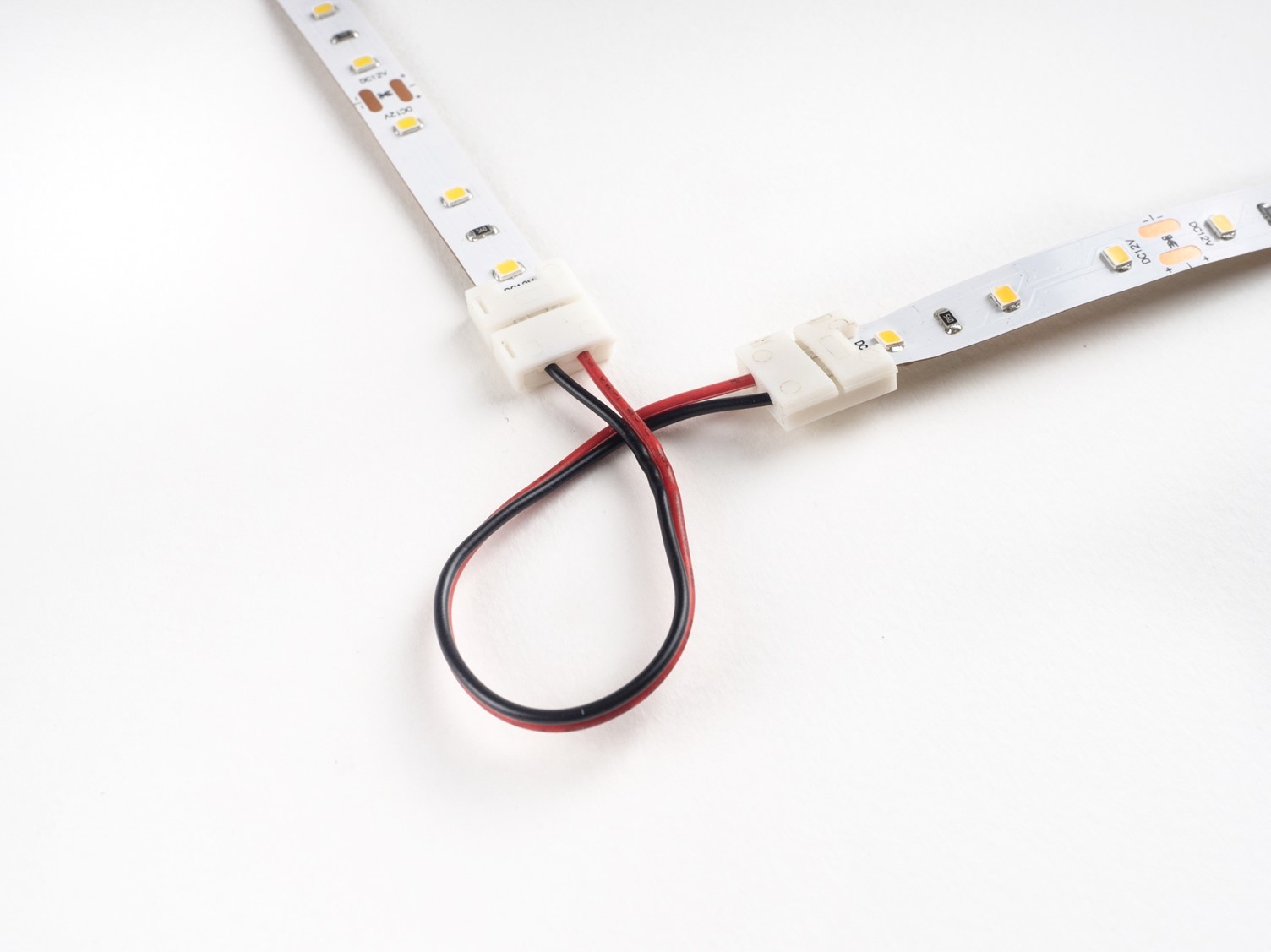

Obrázek: Napájecí konektor s kabelem pro LED pásky. Zdroj: LedSolution.cz

Konektorové spojky

Obrázek: Konektorové spojky pro LED pásky. Zdroj: LedSolution.cz



U konektorů doporučujeme ověřit, že dobře doléhá na napájecí plochu LED pásku. Může se stát, že se při delším svícení konektor mírně prohřeje a při špatném „nacvaknutí“ na pásek ztratí kontakt. Konektory lze použít i u LED pásků zalitých v silikonu (LED pásky s krytím), zde je ale potřeba napájecí plošky LED pásků důkladně očistit.

Pozor! Každý konektor má určité proudové zatížení, které se nesmí překročit (je uvedeno v popisu nebo parametrech produktu). V případě překročení této hodnoty hrozí jeho poškození, případně přehřátí.

Napájecí zdroj (trafo)

Napájecí zdroj (lidově řečeno trafo) je nedílnou součástí každého svítidla. Stará se o to, aby LEDky dostaly to správné napětí. 230 V je tedy potřeba usměrnit a přesně to zdroj dělá. Zdrojů je celá řada, liší se hlavně zatížením, krytím (voděodolností) a typem. Pojďme si níže popsat, k čemu se jaký hodí.

Obrázek: Vyberte správný napájecí zdroj. Zdroj: LedSolution.cz

Zásuvkové napájecí zdroje

Zásuvkový zdroj, také adaptér, je ideální pro zapojení přímo do zásuvky. Zapojení je bezpečné, a tak ho zvládne úplně každý. Na výstupu je navíc tzv. DC konektor, který vhodným protikusem snadno připojíte k LED pásku.

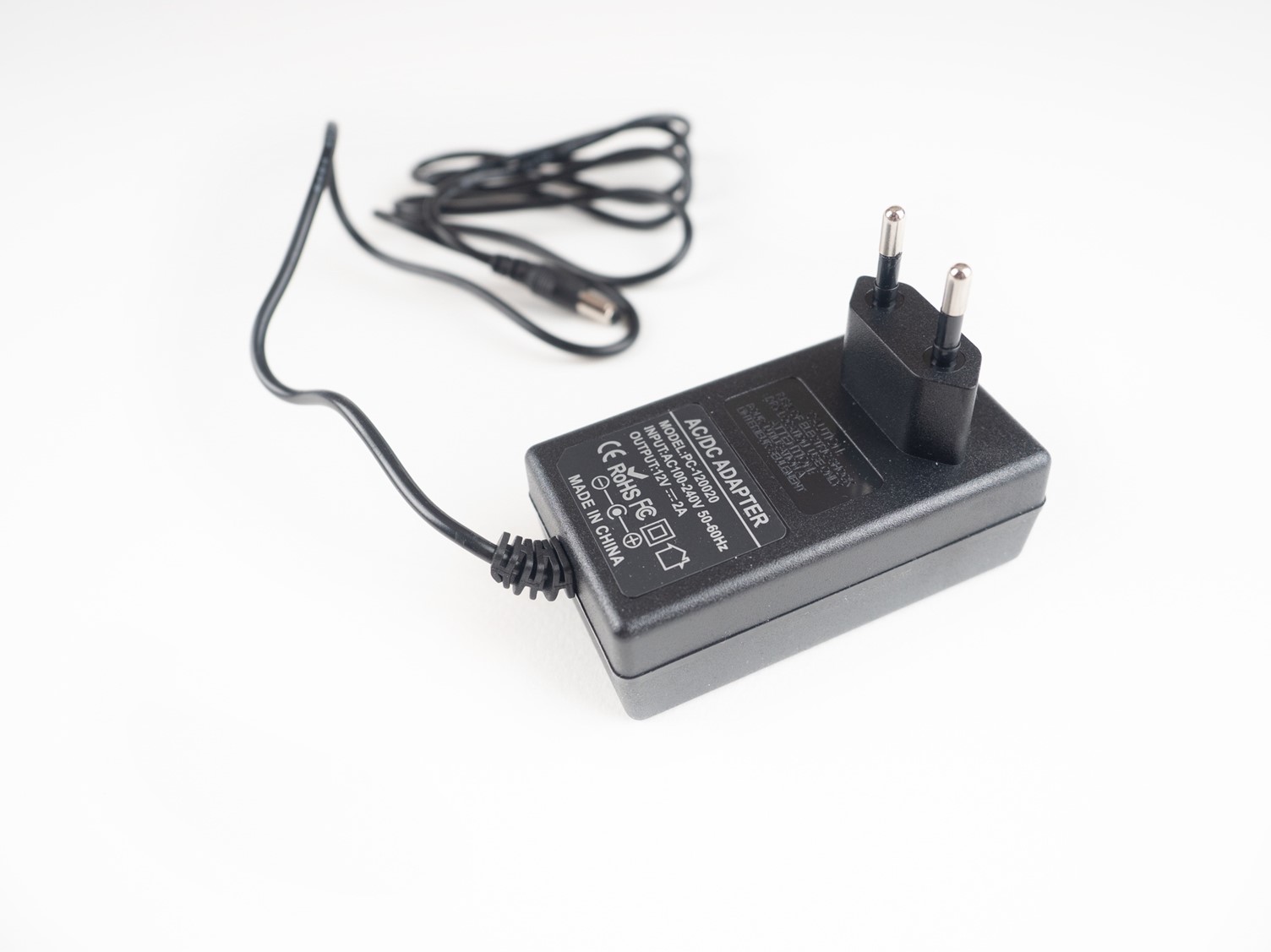

Obrázek: Zásuvkový napájecí zdroj. Zdroj: LedSolution.cz

Voděodolné napájecí zdroje

Jak už z názvu vyplývá, jejich hlavní vlastnost je voděodolnost. Tyto zdroje jsou však také bezpečné na dotek, a tak je vhodné je použít třeba tam, kde je čas od času potřeba utřít prach apod.

Obrázek: Voděodolný napájecí zdroj. Zdroj: LedSolution.cz

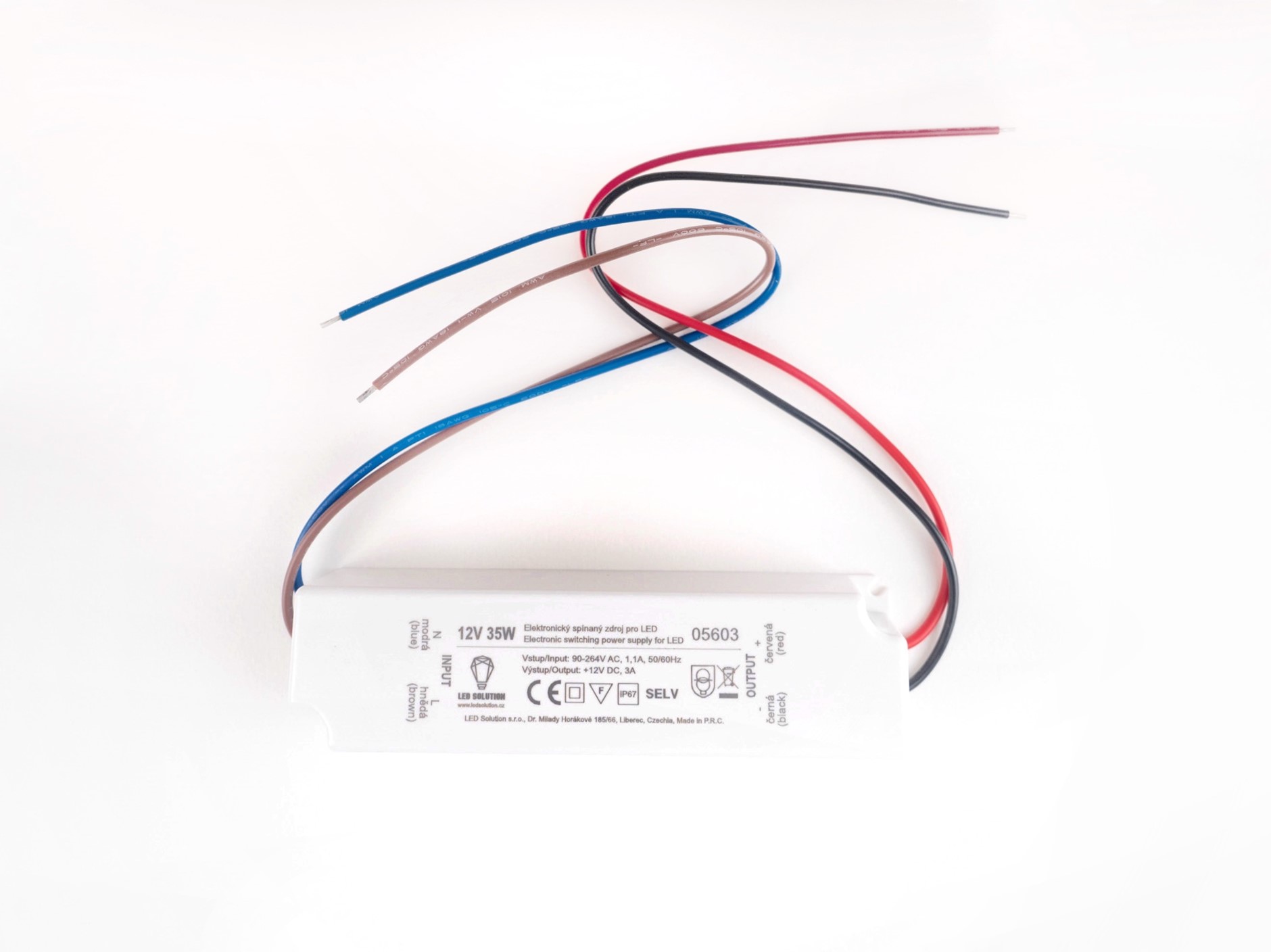

Vnitřní napájecí zdroje

V této kategorii je více typů zdrojů. Například tzv. průmyslové zdroje jsou levné, ale snadno do nich vnikne prach i vlhkost. Navíc nejsou bezpečné na dotek. Doporučujeme používat spíše plastové zdroje se zakrytou svorkovnicí.

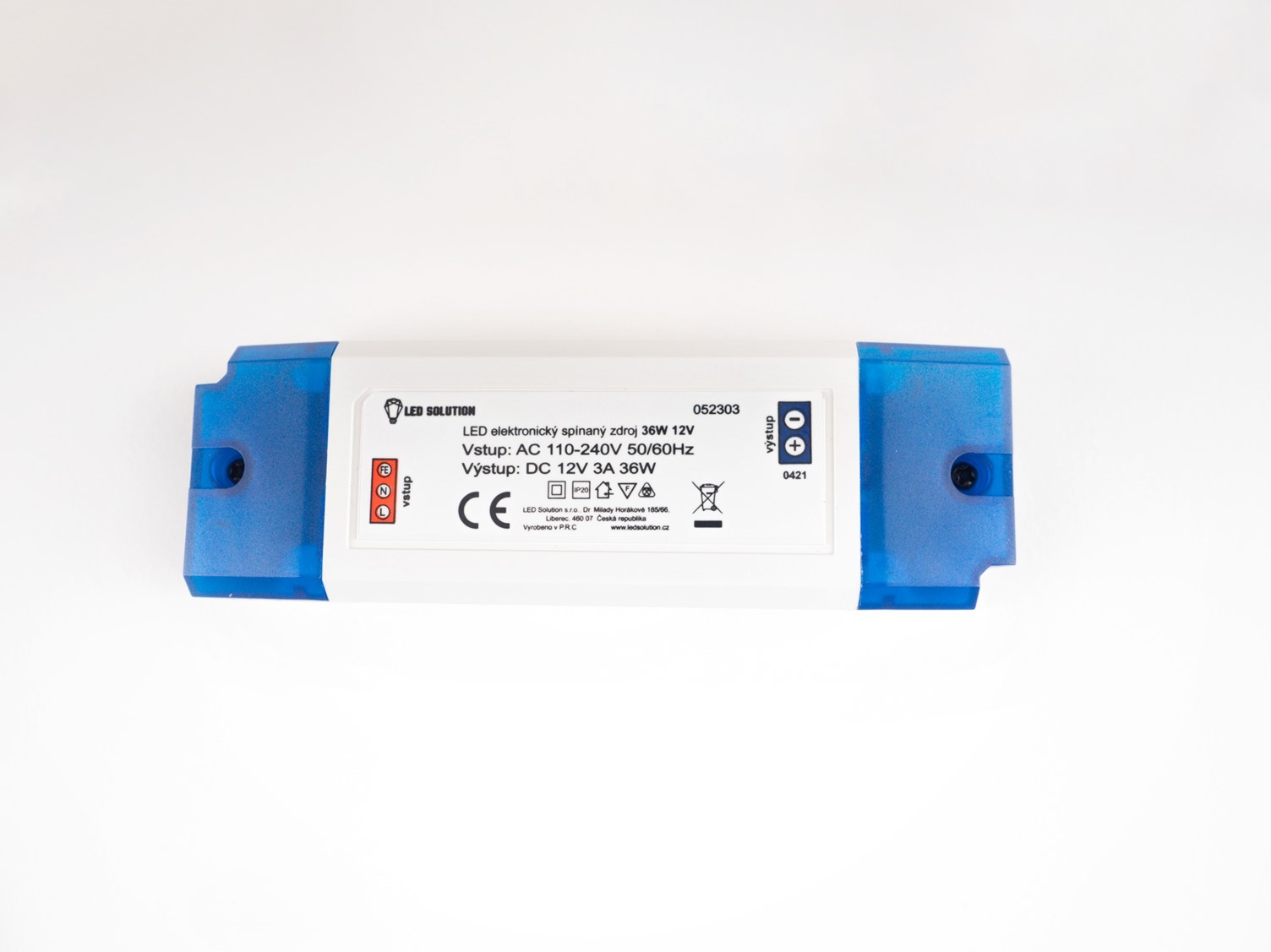

Obrázek: Vnitřní napájecí zdroj. Zdroj: LedSolution.cz



Jak vypočítat výkon zdroje

Napájecí zdroj musí být dimenzovaný dle výkonu LED pásku, aby nebyl zatěžován na jeho limitech, nepřehříval se a měl delší životnost. Ten si snadno spočítáte:

Délka LED pásku [m] * Výkon LED pásku [W/m] * 1,2 = Min. výkon zdroje [W]

Pokud má celkový výkon LED pásku 100 W, zdroj by měl tedy mít minimálně 120 W.

Zkrácení LED pásku

Než se do jakéhokoli krácení pustíte, pořádně si změřte místo aplikace. Zde se přísloví „dvakrát měř, jednou řež“ rozhodně vyplatí.

LED pásky je poměrně jednoduché zkrátit na požadovanou délku. Stačí vám k tomu čisté, ostré nůžky nebo štípací kleště. LED pásky je dle druhu možné dělit po určitých segmentech, které jsou vyznačeny měděnými ploškami pro pájení. Veprostřed těchto ploch je možné LED pásek zkrátit, většinou je v tomto místě na pásku příčná černá čárka, často se symbolem nůžek.

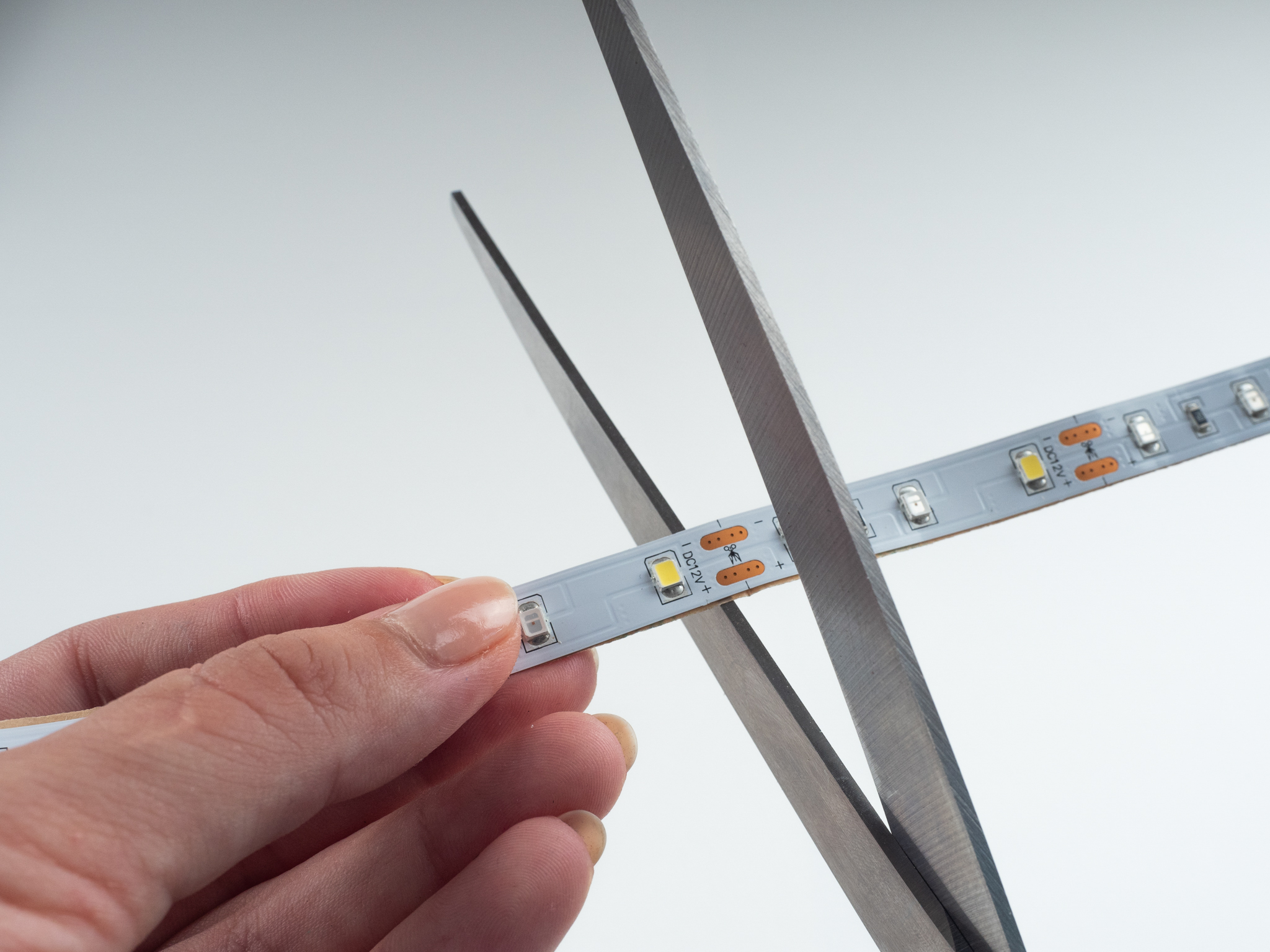

Obrázek: LED pásky lze jednoduše zkrátit na požadovanou délku. Zdroj: LedSolution.cz

U standardních 12V LED pásků je možné dělit je po 3 diodách (2,5-5 cm), u 24V většinou po 6 (5-10 cm). Pokud byste pásek rozdělili v jiném než uvedeném místě, poškodíte tím vždy pouze jeden segment, který nebude svítit, nikoliv celý pásek.

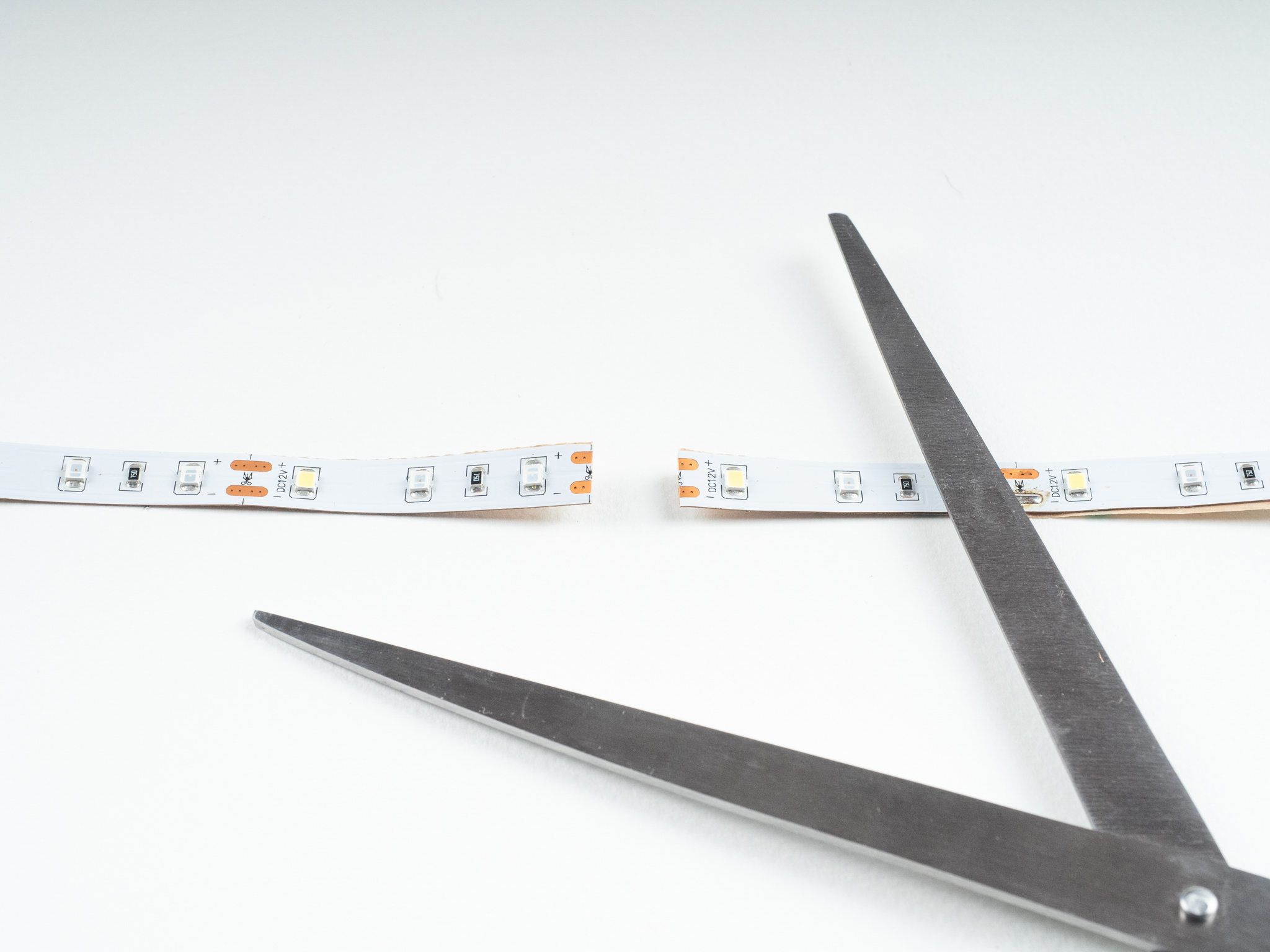

Obrázek: LED pásky zkraťte na vyznačených místech. Zdroj: LedSolution.cz

Zapojení LED pásku

Jak jsme již zmiňovali v úvodu, pokud nejste odborně způsobilá osoba, důrazně doporučujeme nemanipulovat se síťovým napětím 230V

Zapojení LED pásku není nic složitého, stačí dodržovat několik zásad.

Napětí

Pro převod napětí slouží tzv. napájecí zdroj (dříve trafo). Ten zajistí převod síťového napětí na pracovní napětí LED pásku, tedy 12 V nebo 24 V. Napětí je třeba u jednotlivých komponentů dodržet, tedy z napájecího zdroje by nám mělo jít stejné napětí jako potřebuje váš LED pásek. Pokud je LED pásek na 12 V, zdroj by měl produkovat právě 12 V.

Polarita

Jednobarevný LED pásek má dva póly + a -. Na každém komponentu by měla být polarita vyznačená a nikde by nemělo dojít ke zkratu, tedy připojení kontaktu + na kontakt -. Kontakt + je většinou značem červeným vodičem, - naopak černým.

Zapojení jednobarevného LED pásku

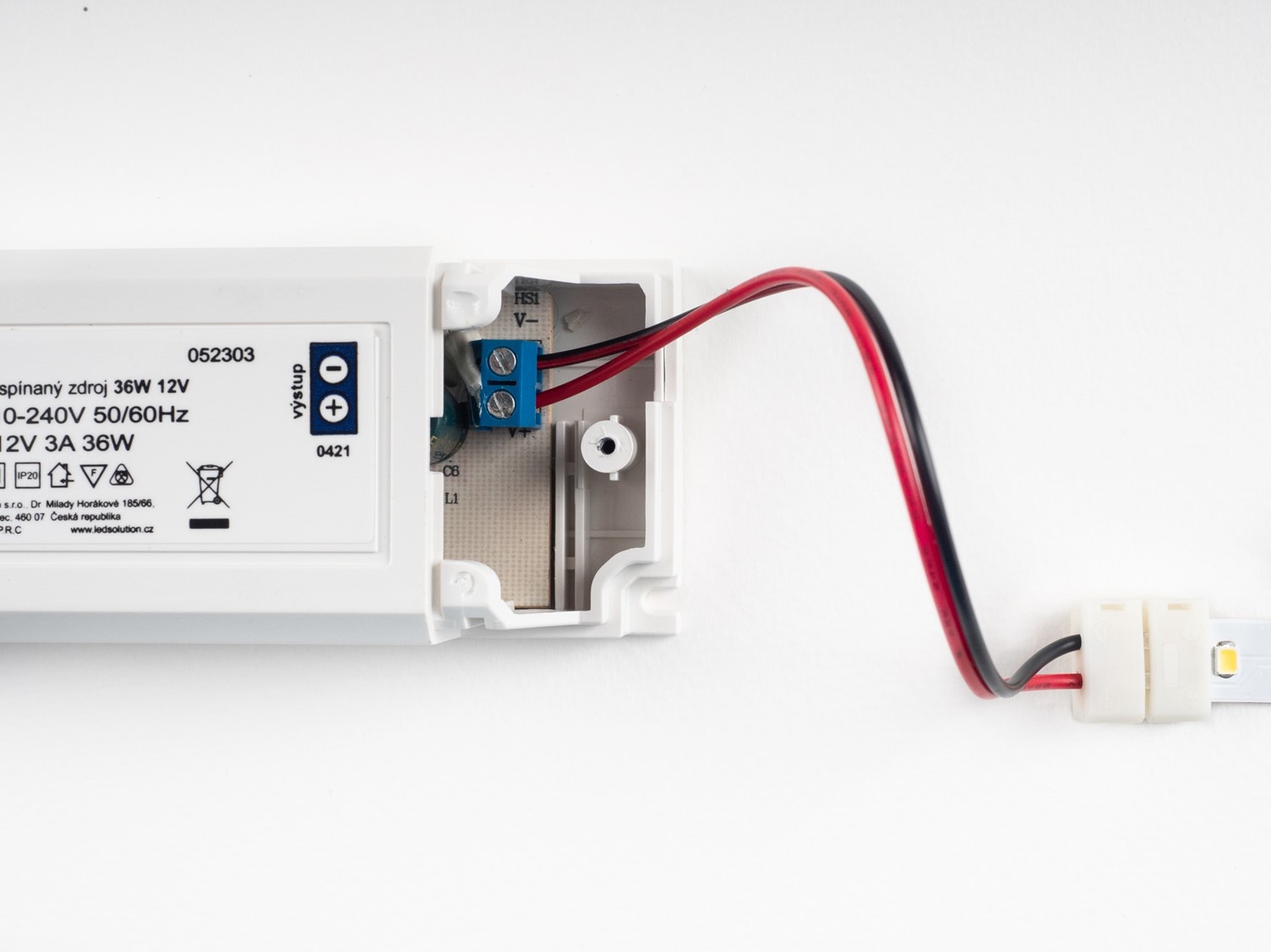

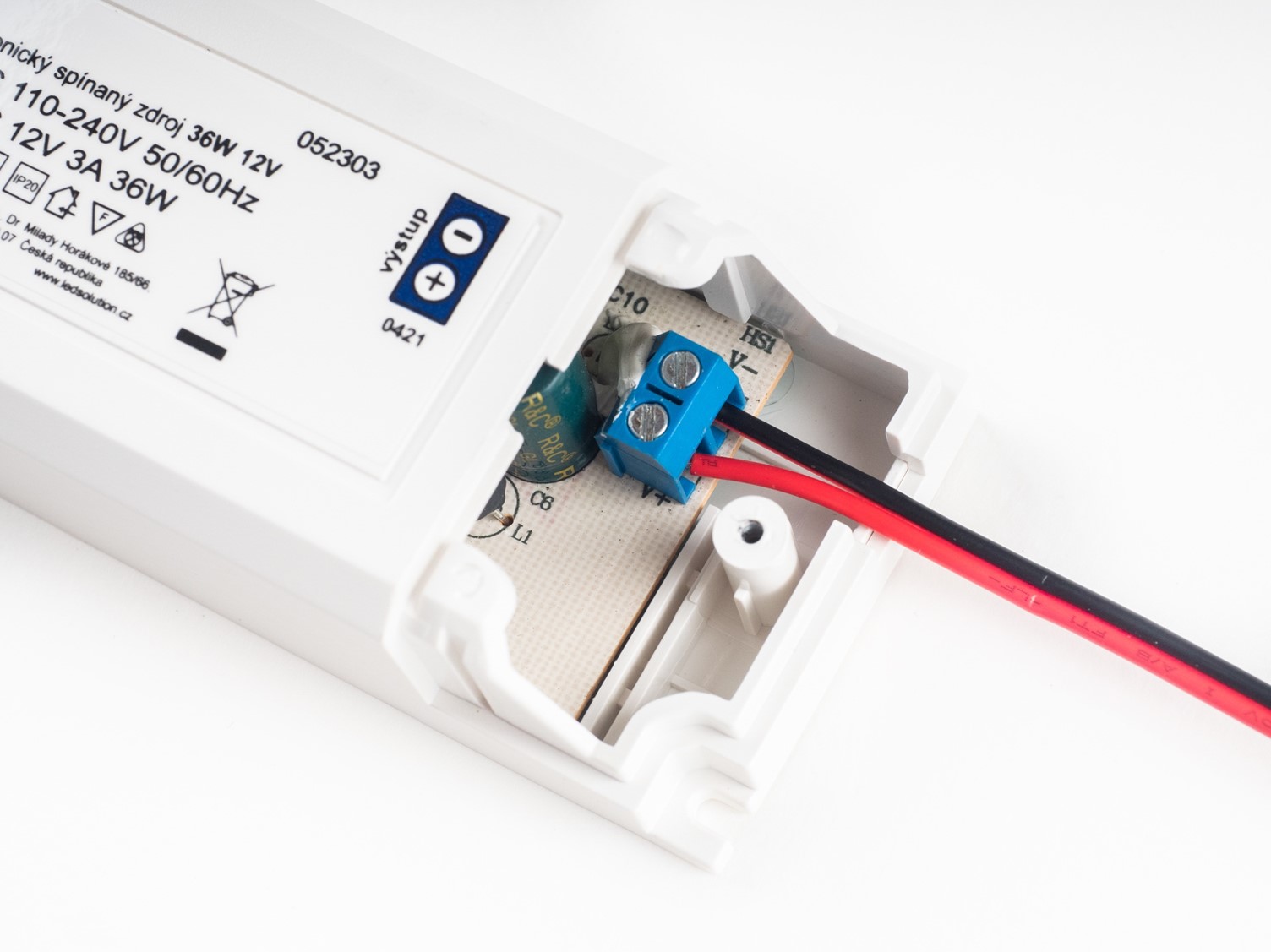

Obrázek: Zapojení jednobarevného LED pásku do napájecího zdroje. Zdroj: LedSolution.cz

Obrázek: Zapojení jednobarevného LED pásku do napájecího zdroje. Zdroj: LedSolution.cz



Zapojení barevného RGB pásku

U barevných RGB pásků je kontakt „plus“ stejný, mírně zmást vás ale může jeho značení černým vodičem. „Mínus“ už zde nehledejte, je zastoupeno kontaktem R, B a G. Každý značí jednu barvu, tedy červenou, modrou a zelenou. Z těch se pak „míchá“ celé barevné spektrum. K ovládání barevných LED pásků je třeba k tomu určený ovladač (většinou dálkový, který komunikuje s přijímačem zapojeným k LED pásku).

Při zapojení přijímače a RGB LED pásku si hlídejte značení barev. Výchozí nemusí být barva vodičů, ale značení na LED pásku samotném versus značení na přijímači.

Obrázek: Zapojení barevného RGB LED pásku. Zdroj: LedSolution.cz

TIP: Pokud vám po zapojení LED pásek nesvítí, zkontrolujte, zda je output (výstupní napětí) zdroje stejné, jako je uvedeno na LED pásku.

TIP: Pokud potřebujete zapojit LED pásek delší, než je 5 m u 12 V nebo 10 m u 24 V, může docházet k úbytku napětí a nesouměrnému svícení pásku. Řešením je segmentace osvětlení na LED pásky na kusy NE delší než 5 m, případně 10 m, případně zapojení pásku z obou jeho konců na napájecí zdroj.

Pájení LED pásků

Pájení neboli letování LED pásků je nejlepší typ spoje, který je pevný a má kvalitní kontakt. Letování doporučujeme nejen profesionálům, ale i zručnějším hobby jedincům. Pokud si s pájením chcete vyhrát, naneste na kontakt pájecí kapalinu pro lepší přilnavost pájky (cínu). Napájený spoj je také ideální zakrýt silikonem či smršťovací bužírkou.

Pájení není nic složitého a troufneme si říct, že se ho naučí téměř každý. Pro kvalitní spoj je potřeba modernější typ hrotové pájky, starší trafopájky nejsou pro tento typ pájení tolik precizní, a navíc hrozí poškození u některých typů komponentů (např. dotykový stmívač do profilu).

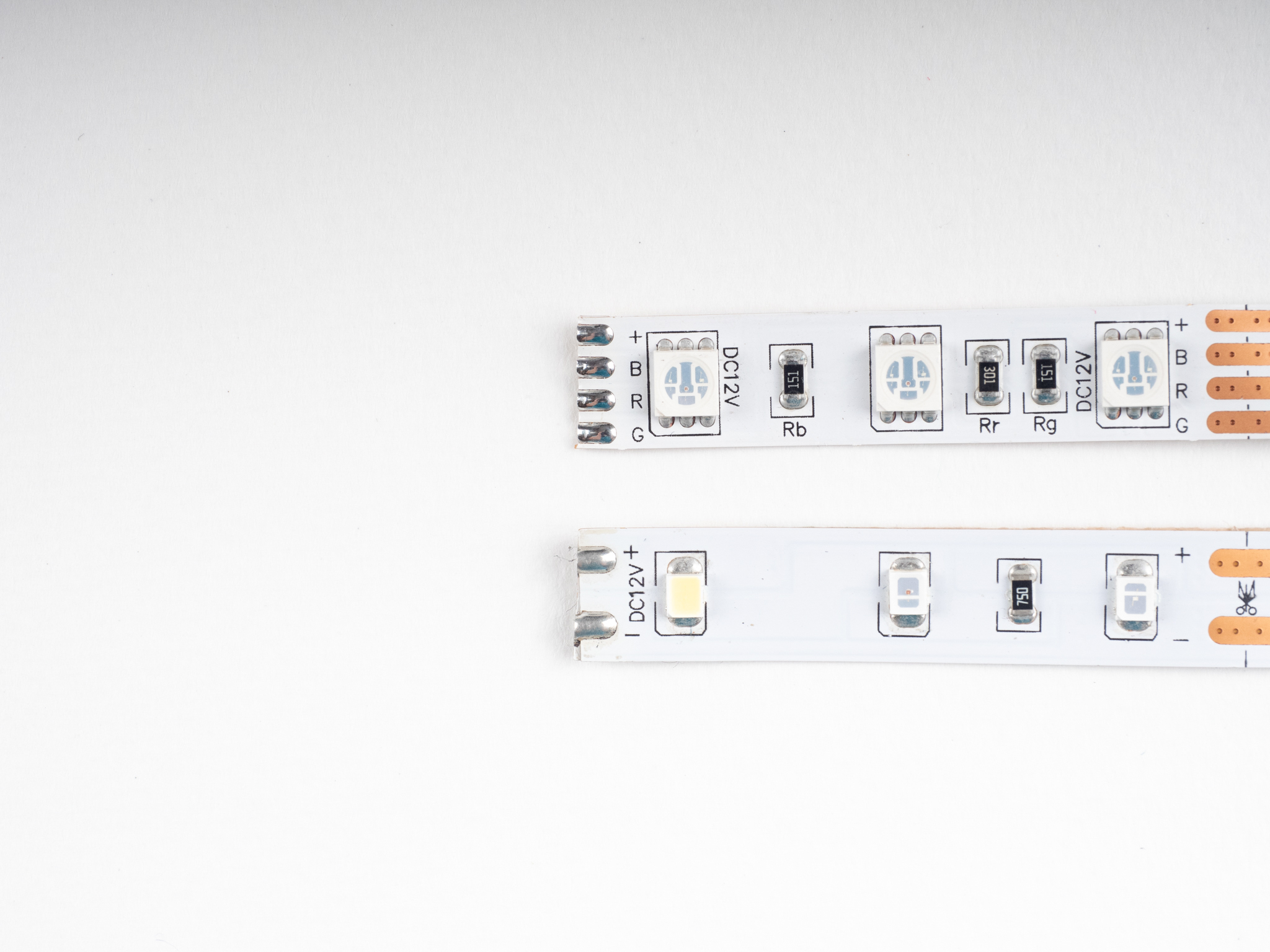

Obrázek: Kontakty jednobarevného a barevného RGB LED pásku. Zdroj: LedSolution.cz

Jednobarevné LED pásky mají dva kontakty, jsou to stejné plochy jako pro připojení konektorů + a -. Barevné RGB LED pásky mají kontakty 4. Každý je určen pro jednu barvu. R – červená, G – zelená, B – modrá a poslední je + pro černý kabel.

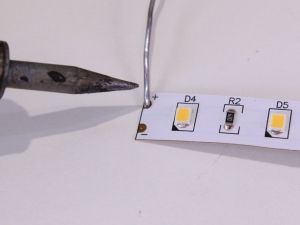

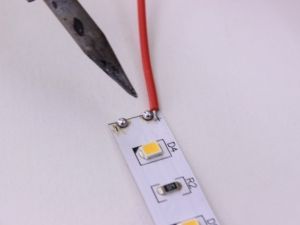

Na napájecí plošky + a - naneseme cín. Připájíme vodiče + (červený) a - (černý).

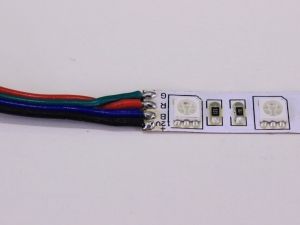

Připájené vodiče na jednobarevném pásku. Připájené vodiče na barevném RGB pásku.



Pokud chcete pájet LED pásek s krytím, je nejprve nutné odstranit krycí gel. Po napájení je pro zachování krytí nutné pásek utěsnit, většinou se k tomu využívá bužírka, která se po zahřátí smrští.

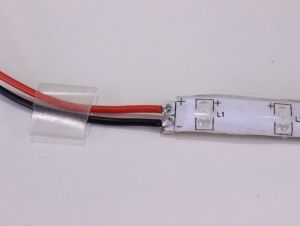

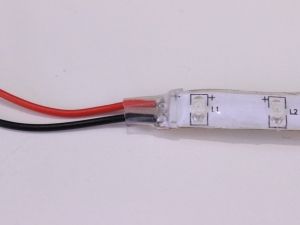

Bužírku nasuneme na kontakt LED pásku. Ta se zahřátím smrští.



Lepení LED pásku

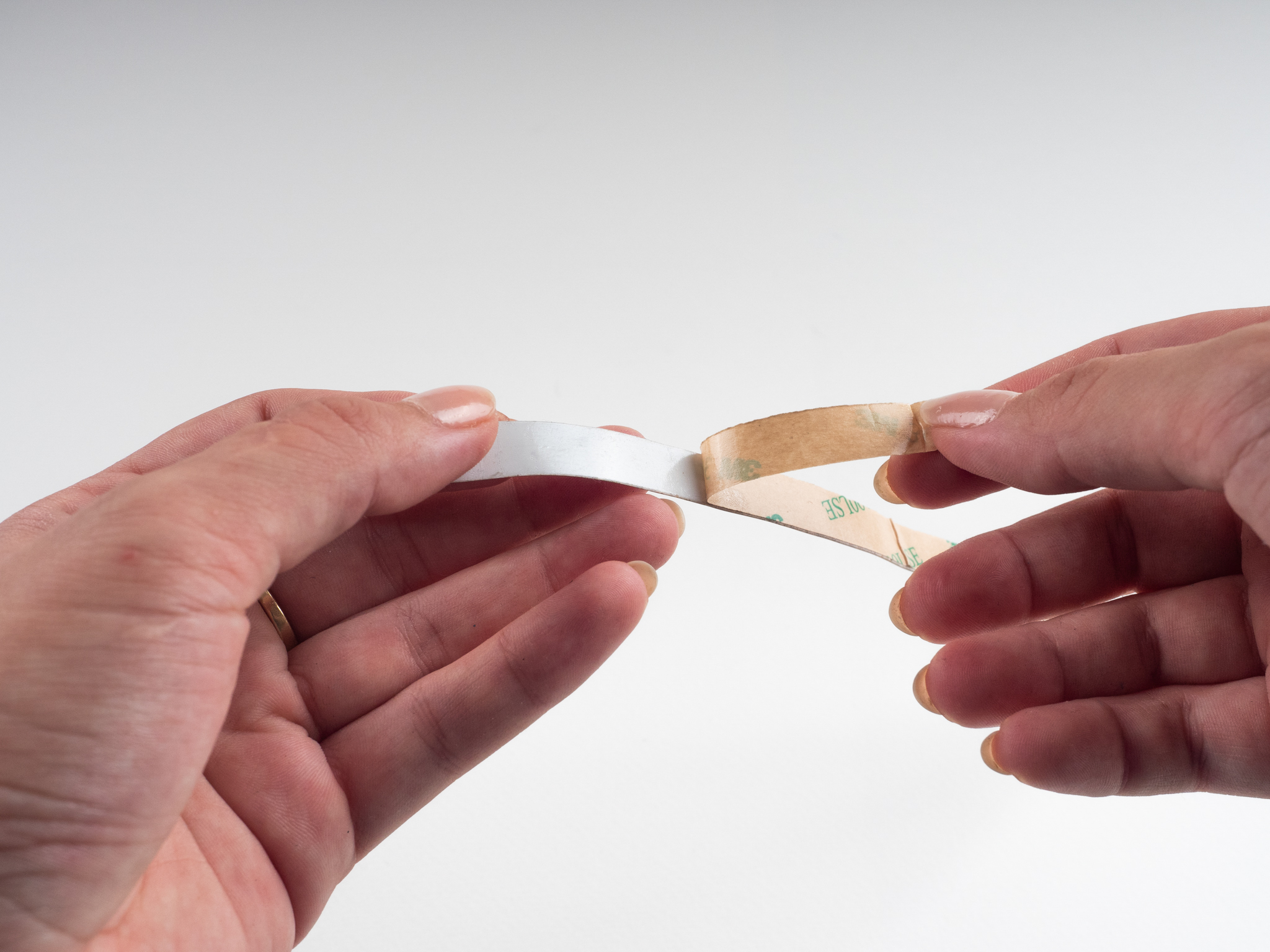

Naše LED pásky mají ze spodní strany kvalitní 3M lepící pásku, což vám usnadní instalaci a pásek se jen tak neodlepí.

LED pásek do výkonu cca 7,2 W/m je možné lepit téměř na jakýkoliv hladký povrch, pásky s vyšším výkon je pak třeba nalepit do hliníkového profilu, který plní jak designovou, tak funkční úlohu. Hliník odvádí teplo od LED diod, a tím je tzv. chladí. Prodlouží to výrazně životnost LED pásku

Pásek musí být k povrchu dobře přilepený. Ideální je také povrch před lepením pásku odmastit.

Obrázek: LED pásek musí být k povrchu dobře přilepený. Zdroj: LedSolution.cz

Ovládání LED pásků

Většinu LED pásků je možné stmívat neboli regulovat intenzitu světla. Slouží k tomu tzv. stmívače. V našem sortimentu naleznete nespočet různých variant a řešení stmívání.

Stmívač se instaluje mezi napájecí zdroj a LED pásek a pomocí napětí reguluje intenzitu svícení.

Velice podobnou funkci plní ovladače pro barevné RGB, RGBW nebo CCT LED pásky. Tam je navíc možné ovládat barvu nebo odstín světla.

Přijímače se dělí dle způsobu komunikace:

  • manuální - regulace probíhá dotykem
  • IR - komunikace přijímače a dálkového ovladače probíhá přes infračervený paprsek, zde je nutná viditelnost přijímače
  • RF - komunikace přijímače a dálkového ovladače probíhá přes rádiové vlny, přijímač může být schovaný v sádrokartonu nebo skříňce
  • Bluetooth - přijímač je možné ovládat mobilním zařízením přes Bluetooth
  • Zigbee - komunikace probíhá na protokolu Zigbee a tyto ovladače je možné integrovat do SMART systémů různých výrobců (Philips, Amazon, Google)



Přijímač (ovladač) lze s páskem nebo napájecím zdrojem propojit dle typu buď přes svorkovnici, kterou je již přijímač osazen, nebo pomocí různých konektorů.

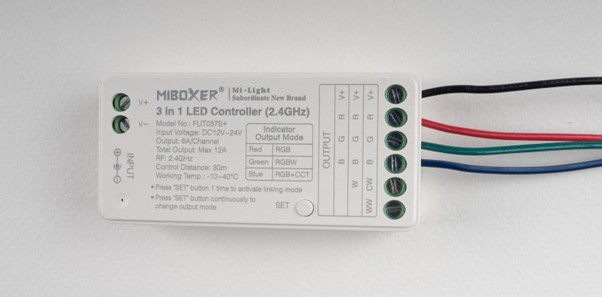

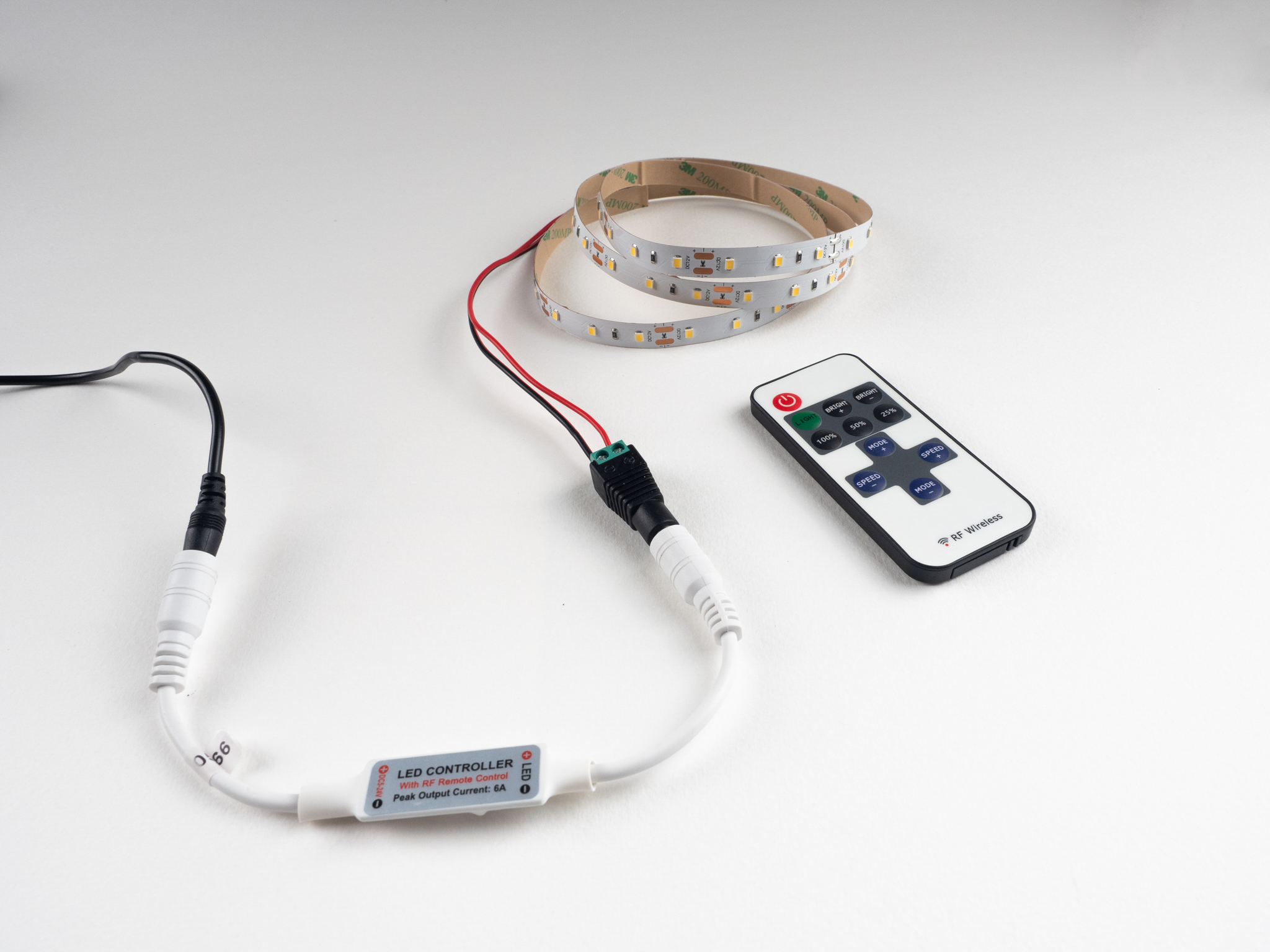

Obrázek: Propojení LED pásku s ovladačem. Zdroj: LedSolution.cz

POZOR! Stejně jako ostatní komponenty mají i přijímače své maximální zatížení, které je potřeba dodržet. Tento údaj naleznete v parametrech produktu. Pokud si nejste jisti kompatibilitou přijímače ve vaší sestavě, kontaktujte nás.
